Доступна возможность оплатить покупку в магазине смартфонами и бесконтактными картами

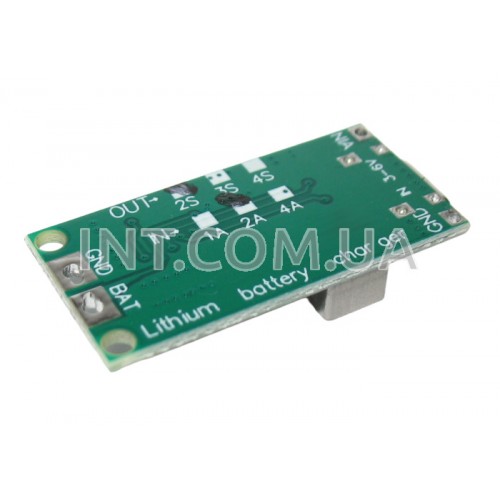

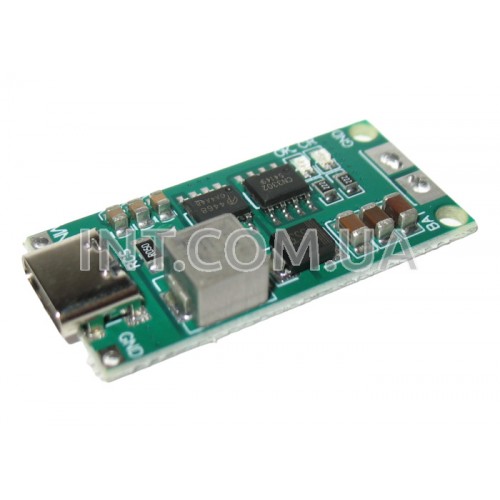

Повышающий модуль заряда Li-Ion, 2S 2A TYPE-C выход 8.4В вход 3-6В
Товар есть в наличии в количестве 10 ед.
Артикул: 000017676
Наличие: 10
Наличие: 10
Цена: 45.00 грн.
Модуль TP5100 v2 позволяет заряжать 1 или 2-е аккумуляторные батареи (далее АКБ) типа Li-Ion. При заряде 2-х АКБ - они должны быть соединены последовательно. Заряд происходит по принципу постоянный ток/постоянное напряжение (CC/CV). Есть возможность выбора тока зарядка 1 или 2 А. Есть светодиодная индикация процесса и окончания заряда. Предусмотрены: встроенная защита от перегрузки по входному току, защита от пониженного напряжения, защита от перегрева, защита от короткого замыкания, защита от обратной полярности АКБ. Основа модуля - микросхема TP5100 в корпусе QFN16 требующая минимум внешних компонентов.
Выбор количества заряжаемых АКБ (1 или 2) настраивается при помощи перемычки SET. На плате для этого предусмотрено посадочное место для установки перемычки (резистора сопротивления 0 OHm).
◦ НЕ установлена перемычка SET - 1 АКБ
◦ Установлена перемычка SET - 2 АКБ
По умолчанию выставлен режим заряда 1-го АКБ - т.е. перемычка НЕ установлена.
Напряжение полного заряда для:
◦ 1-го АКБ = 4.2V
◦ 2-х АКБ = 8.4V
Выбор тока заряда выполняется при помощи установки общего сопротивления 2-х параллельно соединенных SMD резисторов. По умолчанию с завода производителя установлены 2 резистора, номиналом 0.1 OHm каждый. Т.е. общее сопротивление 0.05 OHm, что соответствует току заряда в 2А.
Посадочные места для 2-х последовательно соединяемых резисторов предусмотрены для возможности подбора точного итогового сопротивления, а также большой рассеиваемой мощности на них.
Далее приведена таблица при помощи которой можно узнать общее сопротивление в зависимости от нужного тока.
Rs (OHm) Icharge (A)
1 0.1
0.2 0.5
0.1 1
0.067 1.5
0.05 2
Обратите внимание - при токе заряда в 2А нужен дополнительный теплоотвод. Для этого на обратной стороне платы предусмотрена теплоплощадка что позволяет приклеить радиатор.
Индикация. На модуле установлен SMD светодиод с 2-я цветами свечения: синий и красный.
Индикация светодиода:
◦ Синий - заряд АКБ закончен или АКБ не подключен;
◦ Красный - выполняется процесс заряда АКБ.
Предусмотрена возможность установки внешнего 2-х цветного светодиода с общим анодом.
Основные характеристики:
◦ Напряжение питания:
□ При заряде 1-го АКБ: 5...15 V
□ При заряде 2-х АКБ: 10...15 V
◦ Зарядный ток: до 2 А
◦ Количество заряжаемых АКБ: 1 или 2
◦ Частота преобразования: 400 kHz
◦ КПД: 90 %
◦ Размеры: 25 x 17 mm
Есть 2 варианта модуля, под артикулом 000016536 и 000016540. Они отличаются версией печатной платы. Функциональные возможности этих 2-х модулей идентичные.
Выбор количества заряжаемых АКБ (1 или 2) настраивается при помощи перемычки SET. На плате для этого предусмотрено посадочное место для установки перемычки (резистора сопротивления 0 OHm).
◦ НЕ установлена перемычка SET - 1 АКБ
◦ Установлена перемычка SET - 2 АКБ
По умолчанию выставлен режим заряда 1-го АКБ - т.е. перемычка НЕ установлена.
Напряжение полного заряда для:
◦ 1-го АКБ = 4.2V
◦ 2-х АКБ = 8.4V
Выбор тока заряда выполняется при помощи установки общего сопротивления 2-х параллельно соединенных SMD резисторов. По умолчанию с завода производителя установлены 2 резистора, номиналом 0.1 OHm каждый. Т.е. общее сопротивление 0.05 OHm, что соответствует току заряда в 2А.
Посадочные места для 2-х последовательно соединяемых резисторов предусмотрены для возможности подбора точного итогового сопротивления, а также большой рассеиваемой мощности на них.
Далее приведена таблица при помощи которой можно узнать общее сопротивление в зависимости от нужного тока.
Rs (OHm) Icharge (A)
1 0.1
0.2 0.5
0.1 1
0.067 1.5
0.05 2
Обратите внимание - при токе заряда в 2А нужен дополнительный теплоотвод. Для этого на обратной стороне платы предусмотрена теплоплощадка что позволяет приклеить радиатор.
Индикация. На модуле установлен SMD светодиод с 2-я цветами свечения: синий и красный.
Индикация светодиода:
◦ Синий - заряд АКБ закончен или АКБ не подключен;
◦ Красный - выполняется процесс заряда АКБ.
Предусмотрена возможность установки внешнего 2-х цветного светодиода с общим анодом.
Основные характеристики:
◦ Напряжение питания:
□ При заряде 1-го АКБ: 5...15 V
□ При заряде 2-х АКБ: 10...15 V
◦ Зарядный ток: до 2 А
◦ Количество заряжаемых АКБ: 1 или 2
◦ Частота преобразования: 400 kHz
◦ КПД: 90 %
◦ Размеры: 25 x 17 mm
Есть 2 варианта модуля, под артикулом 000016536 и 000016540. Они отличаются версией печатной платы. Функциональные возможности этих 2-х модулей идентичные.
