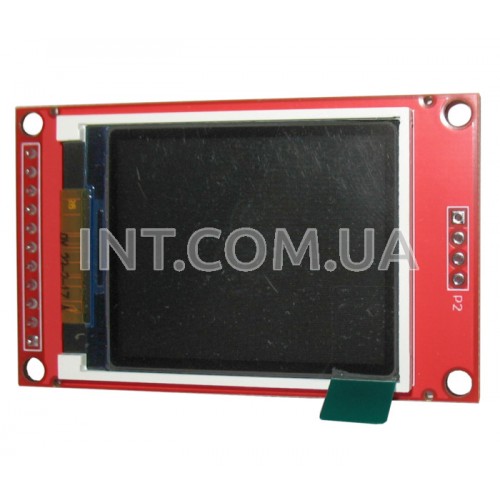

LCD / 128x160 / 1.8" / ST7735R / LED подсветка / 57x45x7mm / SD card reader

  Цветной TFT дисплей с диагональю 1.8" и расширением 128 на 160 точек на контроллере ST7735R. Передача данных осуществляется по SPI интерфейсу. Контроллер дисплея ST7735R работает от напряжения питания 3.3V. Поэтому желательно при подключении к платам Arduino последовательно со всеми логическими линиями (цепь SPI) добавить резисторы на 1 kOhm и один резистор на 150 Ohm для ограничения тока светодиодов подсветки.

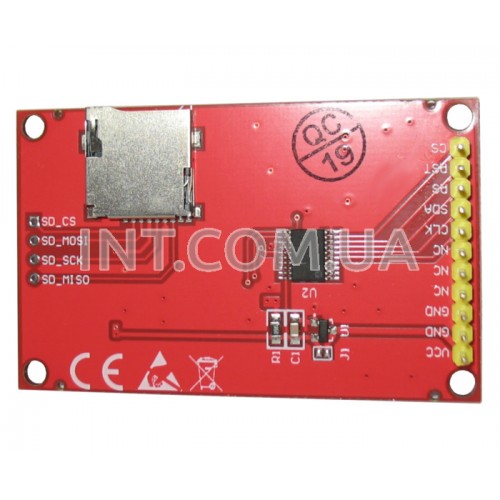

  На модуле установлен держатель SD карты для хранения и загрузки изображений на дисплей. Подключение осуществляется по ISP интерфейсу (4-х проводному). Выводы выведены на боковую группу контактов, на противоположной стороне платы.

Основные характеристики:
◦ Диагональ дисплея: 1.8"
◦ Разрешение: 128 х 160 точек
◦ Количество цветов: 65000 (2^16) в формате RGB
◦ Контроллер: ST7735R
◦ Интерфейс обмена данными: 4-х проводной SPI
◦ Непряжине питания подсветки: 3.3 V
◦ Непряжине питания логической части: 3.3 ... 5 V
◦ Подсветка: led (светодиодная)
◦ Количество светодиодов: 2
◦ Размеры модуля: 57 x 45 x 7 mm
◦ Размеры дисплея: 30 x 36 mm
◦ Дополнительно: слот для SD-карты
