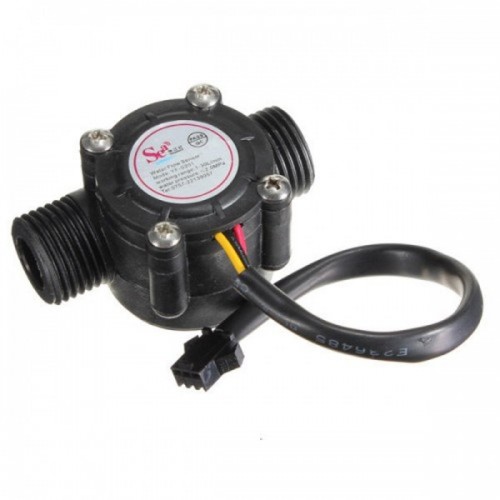

Датчик протока воды / YF-S201 / P=<1,75MPa, 450 pulses/liter / Sea

  Датчик протока воды состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла. Ротор вращается при прохождении через него воды. Скорость вращения ротора изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал. В данном датчике три провода: красный (питание), черный (земля), желтый (импульсный выход). Путем подсчета импульсов из выходного сигнала, можно легко рассчитать расход воды. Выходной импульсный сигнал представляет собой обычный меандр. Каждый импульс составляет около 2,25 миллилитров. Обратите внимание, что это не точность датчика, и частота импульсов действительно изменяется немного в зависимости от скорости потока, давление текучей среды и положения датчика в пространстве. Поэтому нужна тщательная калибровка, если требуется точность более чем 10%. Тем не менее, этот датчик отлично подходит для основных измерительных задач !
  Частота импулсов в зависимости от расхода воды: 2L/min = 16Hz , 4L/min = 32.5 Hz , 6L/min = 49.3Hz , 8L/min = 65.5 Hz , 10L/min = 82 Hz Приближенное значение частоты можно получить по формуле: Frequency (Hz) = 7.5 * расход воды (L/min)

Характеристки:
◦ Рабочее напряжение: 5 … 24 V
◦ Максимальный выходной ток: 15 mA при 5 V
◦ Выходное напряжение: 5 V (TTL уровень)
◦ Импульсов на 1 литр воды: 450
◦ Точность: 10 % (при любом протоке воды)
◦ Диапазон расхода потока: от 1 до 30 L/min
◦ Температура жидкости: до 120 °C
◦ Рабочая температура: 0 °C ... 80 °C
◦ Рабочая влажность: 35% … 80% относительной влажности
◦ Рабочее давление: до 1.75 MPa
◦ Внешний диаметр патрубка: 20 mm
◦ Длина проводов: 150 mm
◦ Вес: 43 g
◦ Размеры: 63 x 35,5 x 35,5 mm
