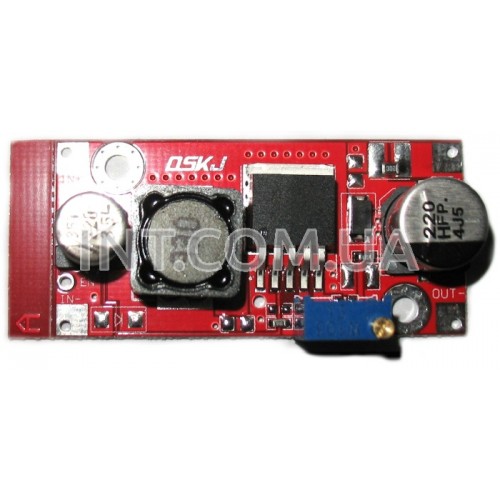

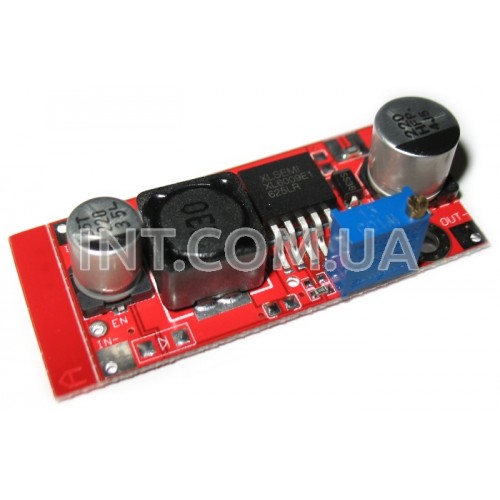

Повышающий DC-DC преобразователь на XL6009 / Uin=5...32V, Uout=1,25...36V, Iout=4A

  Повышающий DC-DC преобразователь с регулировкой выходного напряжения. Выполнен на микросхеме XL6009. Выходной каскад в микросхеме выполнен на полевых транзисторах.
  Для снижения уровня пульсаций выходного напряжения рекомендуется увеличить емкость входных и выходных электролитических конденсаторов минимум на несколько микро Фарад на напряжение 50 V. Также на вход и выход можно добавить керамические 100 nF конденсаторы.

Основные характеристики:
◦ Входное напряжение: 5 ... 32 V
◦ Выходное напряжение: 1,25 ... 36 V
◦ Выходной ток (max): 4 А
◦ При выходной мощности более 15 W требуется внешнее охлаждение
◦ КПД: 75...92 %
◦ Частота преобразования: 400 KHz
◦ Гальваническая развязка: нет
◦ Встроенная функция плавного пуска
◦ Встроенная функция теплового отключения
◦ Встроенная функция ограничения тока
◦ Наличие частотной компенсации - оптимизация под напряжение питания и ток нагрузки
◦ Размеры: 43 x 21 x 10 mm (не включая высоту потенциометра которая составляет 13 mm)
