Понижающий DC-DC преобразователь на MP1584 / Uin=4.5...28V, Uout=0.8...20V, Iout=2A

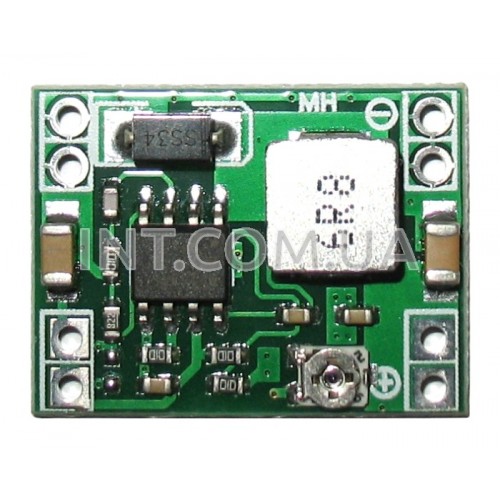

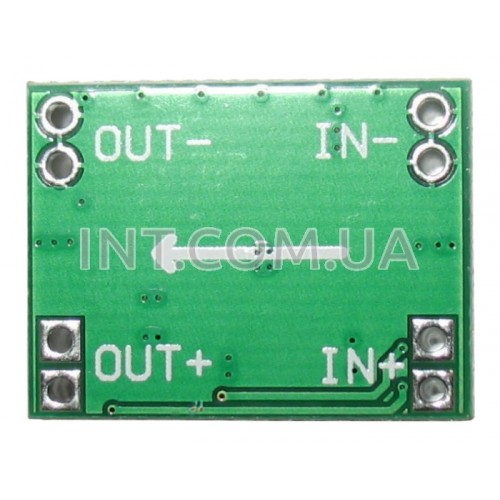

  Понижающий DC-DC преобразователь с регулировкой выходного напряжения. Выполнен на микросхеме MP1584. Выходной каскад в микросхеме выполнен на полевых транзисторах. Регулировка выходного напряжения выполняется подстроечным одно-оборотным сопротивлением. Осторожно: обрыв этого сопротивления выдаст на выходе максимальное напряжение !
  Из за низкого рабочего тока покоя (100 mkA) может применяться в системах с батарейным питанием. MP1584 способен значительно снизить электромагнитные помехи по сравнению с аналогичными преобразователями так как номинальная рабочая частота переключения находится в пределах 1 MHz. Поэтому может также находить применения в средневолновых радиоприемниках и ADSL модемах.
  Для снижения уровня пульсаций выходного напряжения рекомендуется увеличить емкость входных и выходных электролитических конденсаторов на несколько микро Фарад на напряжение 50 V. Также на вход и выход можно добавить керамические 100 nF конденсаторы.

Основные характеристики:
◦ Входное напряжение: 4.5 ... 28 V
◦ Выходное напряжение: 0.8 ... 20 V
◦ Выходной ток: 2 А (max)
◦ Рабочий ток покоя: 100 mkA
◦ При выходной мощности более 10 W требуется внешнее охлаждение
◦ КПД: 90 %
◦ Частота преобразования: 1 МHz
◦ Гальваническая развязка: нет
◦ Мягкий запуск (t=1.5 ms)
◦ Внутренний ограничитель тока (без применения токового шунта)
◦ Размеры: 22 x 17 x 4 mm
