Часы реального времени (RTC) на DS1307 + AT24C32 (EEPROM) + отсек для бат. / I2C

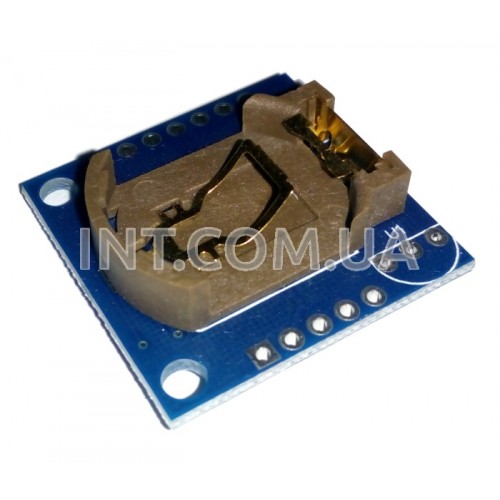

   Модуль представляет собой часы реального времни (RTC) с отсеком батарейки или аккумулятора. Предназначен для подсчета времени и собран на микросхеме DS1307Z с реализацией питания от батарейки CR2032 или литий-ионного аккумулятора LIR2032 на напряжение 3,6V . Одна из важных особенностей микросхемы DS1307Z – очень малое потребление энергии от батарейки что позволяет работать автономно в течение длительного времени. В модуле имеется все необходимое для работы микросхемы: часовой кварцевый резонатор, AT24C32 энергонезависимая память EEPROM, система подзарядки аккумулятора и остальная обвязка. Микросхема DS1307Z и AT24C32 связаны обшей I2C шиной.

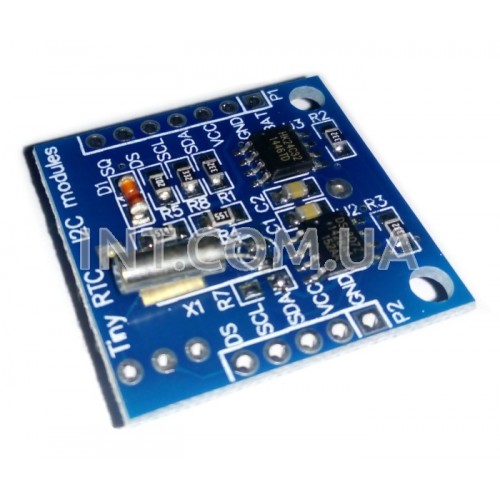

   Элементы R4, R5, R6, D1 установлены для подзарядки литиевого аккумулятора. Если планируется устанавливать обычную батарейку CR2032, то можно убрать вышеуказанные элементы, а вместо R6 установить перемычку.

   Так же, на плате предусмотрено посадочное место U1, для установки датчика температуры DS18B20 а, считывать показания, можно с вывода DS, который подтянут к пиатанию, через резистор R1.

   Память AT24C32, в основном, предназначена для энергонезависимого хранения: массивов данных, строк, графических изображений изменяющихся в процессе работы параметров и настроек системы, т.е. но она может быть расширением EEPROM памяти основного микроконтроллера.

Основные характеристики:
◦ Счет: секунды, минуты, часы, день, месяц, год
◦ Коррекция высокостного года: до 2100 года
◦ Напряжение питания (VCC): 4,5V...5,0 V
◦ Напряжение батарейки: 2,2V...3,6 V
◦ Порог переключения на батарею: 3,8V
◦ Размеры: 28 х 28 mm
