Радио приемник FM на TEA5767 / 76...108 MHz / I2C

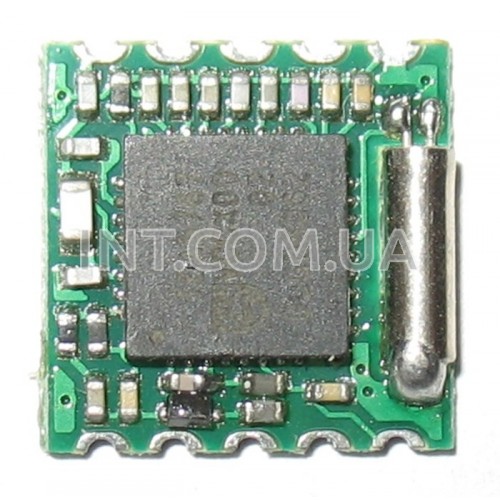

  Модуль FM-радиоприемника. Работает под управлением микропроцессора или микроконтроллера. Интерфейс подключения для работы с приемником I2C. Основа модуля - микросхема TEA5767.

Основные характеристики:
◦ Напряжение питания: 3.3 ... 5 V
◦ Рабочий диапазон частот:
  □ Japanese: 76 ... 91 MHz
  □ US/Europe: 87.5 ... 108 MHz
◦ Функция авто-поиска станции
◦ I2C интерфейс
◦ Размеры: 11 х 11 х 2 mm

Назначение контактов:
SLC, SDA - интерфейс шины I2C
SA0 - LSB адреса модуля I2C
BUSMODE - настройка интерфейса: I2C или 3 wire
W/R - применяется в режиме интерфейса 3 wire
MPXO - выход FM демодулятора (обычно не применяется)
ANT - подключение антенны
LOUT, ROUT - аналоговые аудио выходы
VCC - подача питания 3.3 V
GND - общий провод, нулевой потенциал
