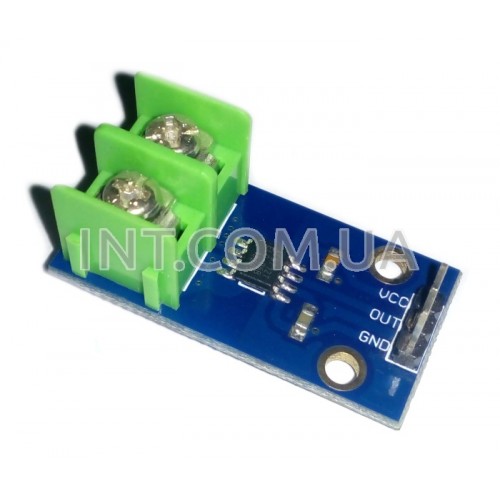

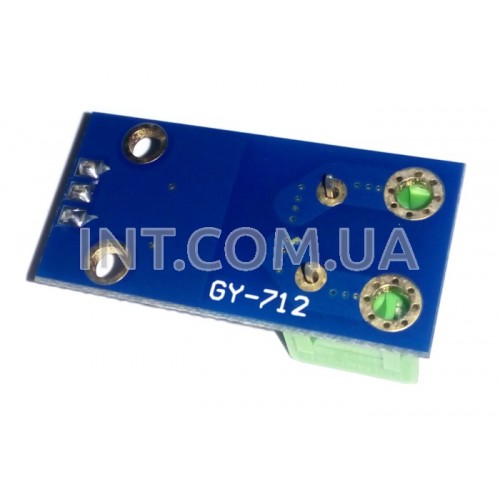

Датчик тока ACS712 / 30A / на эффекте Холла

  Модуль предназначен для контроля протекающего тока в цепи. Работает на эффекте Холла. Выход модуля подключается к аналоговому входу микроконтроллера и измеряется поступившее напряжение из расчета 66 mV на 1 А. В зависимости от включения может измерять переменный ток.
  Выводы к которым подключается измеряемый ток внутри микросхемы образуют проводящий путь для измеряемого тока с внутренним сопротивлением порядка 1.2 mOhm. Его толщина выбрана такой, чтобы прибор выдерживал силу тока в 5 раз превышающую максимально допустимое значение. Контакты силового проводника внутри микросхемы электрически изолированы от схемы измерения. Расчетная прочность изоляции составляет 2 kV.
  Пропускная способность устанавливается через контакт FILTER. К этому контакту подключается конденсатор Cf (на плате модуля уже установлен). С ростом емкости конденсатора Cf полоса пропускания уменьшается. В нормальных условиях для снижения уровня шума рекомендуется конденсатор Cf емкостью 1 nF.

Основные характеристики:
◦ Измерение тока до 30 А
◦ Питание модуля 5 V
◦ Чувствительность 66 mV/1A
◦ Полоса пропускания 80 kHz
◦ Общая ошибка выхода 1.5% при T=25°C
◦ Сопротивление изоляции 1.2 mOhm
◦ Напряжение изоляции 2 kV
◦ Выходное напряжение, пропорциональное переменному или постоянному току
◦ Почти нулевой магнитный гистерезис
