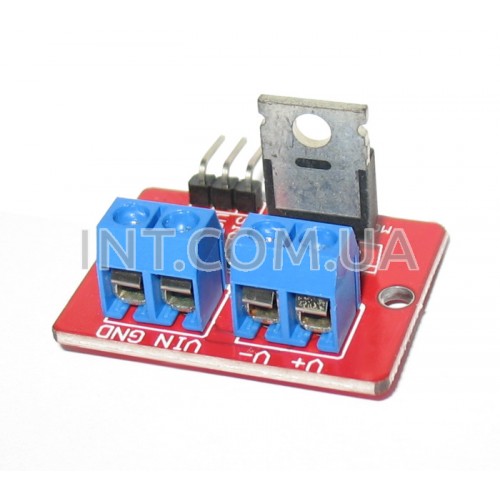

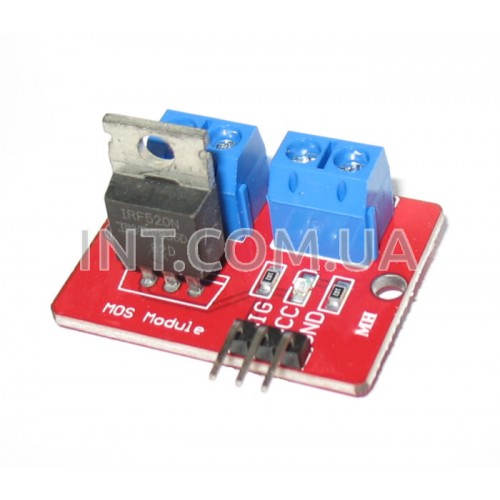

Модуль MOSFET транзистора IRF520

  Модуль драйвера на популярном MOSFET транзисторе IRF520. Применяется как силовой ключ, а также как регулятор мощности, передаваемой в нагрузку. В первом случае - позволяет включать/выключать мощную нагрузку с током до 5А и напряжением до 24V. Во втором - позволяет управлять мощностью, передаваемой в нагрузку, при помощи ШИМ. Для этого на вход модуля необходимо подать ШИМ-сигнал. Скважность ШИМ будет пропорциональна выходной мощности передаваемой в нагрузку. Таким образом, можно регулировать яркость светодиодной ленты, регулировать обороты двигателя и т.п..
  Нужно обратить внимание - чем больше мощность, передаваемая в нагрузку - тем больше нагрев транзистора. Соответственно может потребоваться применение радиатора. Обычно при токе более 1А требуется радиатор.
  В некоторых случаях может потребоваться применение гальванической развязки на основе оптопары, между управляемым устройством (например схемой на микроконтроллере) и данным модулем. Это обеспечивает электрическую изоляцию и защиту управляющего устройства от высокого напряжения и помех, создаваемыми силовыми цепями при работе данного модуля и нагрузки..
  Применение данного модуля достаточно широко, и он может использоваться в различных проектах автоматики, робототехники, систем управления, в Arduino проектах и т.д..

Основные характеристики:
◦ Выходное напряжение: 0...24 V
◦ Выходной ток: до 5 А
◦ Управляющее напряжение: от 3,3...5 V
◦ Габариты: 35 x 25 mm
