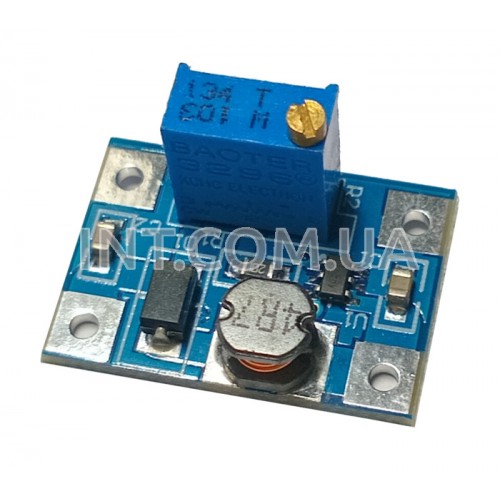

Повышающий DC-DC преобразователь / SX1308 / Uin=2.0...28V, Uout=5...28V, Iout=1А

  Повышающий DC-DC преобразователь с регулировкой выходного напряжения. Выполнен на микросхеме SX1308 (XY-016). Выходной каскад в микросхеме выполнен на полевом транзисторе. Номинальный выходной ток 1А, максимальный 2А. Но стоит учитывать что максимальная выходная мощность не должна превышать 10W.
  Для снижения уровня пульсаций выходного напряжения рекомендуется увеличить емкость входных и выходных конденсаторов. Также на вход и выход можно добавить керамические 100 nF конденсаторы.

Основные характеристики:
◦ Входное напряжение: 2 ... 28 V
◦ Выходное напряжение: 5 ... 28 V
◦ Выходной ток: 1 А
◦ Выходная мощность (max): 10 W
◦ КПД: до 96 %
◦ Частота преобразования: 1,2 MHz
◦ Гальваническая развязка: нет
◦ Размеры: 25 x 15 x 13 mm
