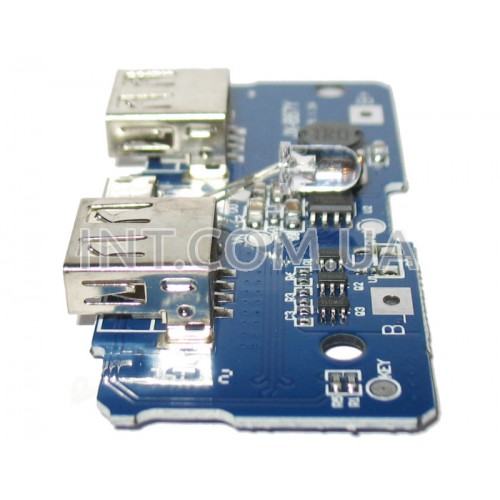

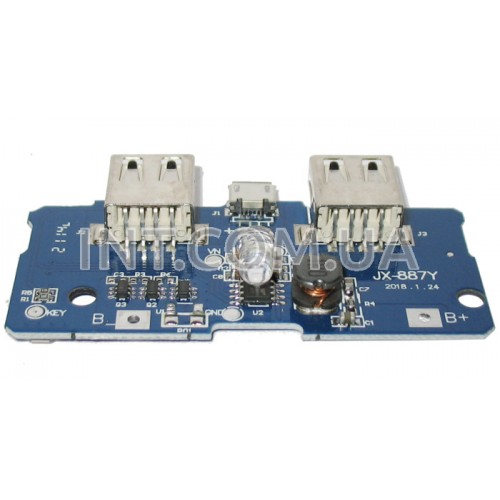

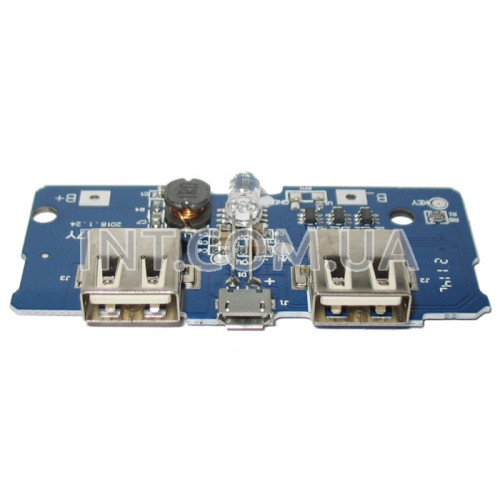

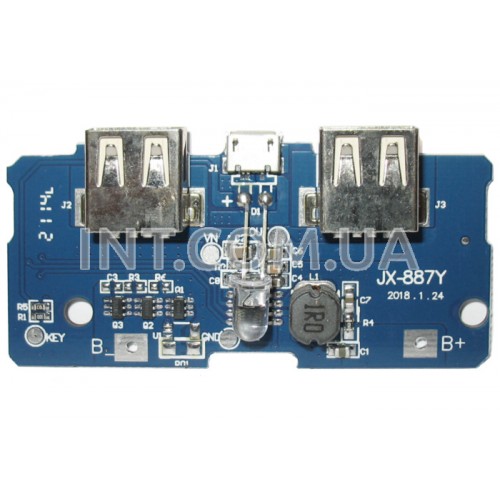

Модуль PowerBank / 2xUSB, 5V, 1.5А, на контроллере PB0059E

  Данный модуль на контроллере PB0059E представляет собой основу для создания полноценного Powerbank малой мощности с встроенной возможностью зарядки аккумулятора (далее АКБ). Поддерживает АКБ типа Li-Ion рассчитанный на напряжение полного заряда 4,2 V. Например широко распространенный типоразмера 18650. АКБ подключается к контактам B+ и B- . Но также можно подключить и сборку - несколько АКБ параллельно. В этом случае применяйте их одинаковой емкости, напряжения и желательно от одного производителя. АКБ должны быть соединены только параллельно. При подключении последовательно соединенных АКБ - плата выйдет из строя. Применяйте АКБ без встроенных защитных плат. Зарядный ток АКБ составляет Iin=1A.

  Реализованы следующие уровни защиты:
◦ Защита от перезаряда и переразряда АКБ;

Обратите внимание - защиты от неправильной полярности по входу нет ! Неправильное подключение полярности АКБ может привести к выходу из строя данной платы.

  На плате размещены 3 USB порта:
◦ 1 x USB micro (вход) - для подключения внешнего питания для зарядки самого АКБ подключенного к плате;
◦ 2 x USB-A (выходы) - для подключения нагрузки, например заряжаемых устройств (смартфон, планшет, ...).

  На плате установлены два выходных разъема USB-A которые включены параллельно. Выходной ток микросхемы-преобразователя составляет 2А. Соответственно максимальный ток в 2А можно получить только на одном из USB-A выходов.

  Уровень оставшегося заряда АКБ отображается при помощи 4-х светодиодов. Каждый светодиод отображает 25% заряда АКБ.

  Также в данном модуле есть встроенная функция фонарика. Для этого установлен 5 mm светодиод со встроенной линзой белого цвета свечения. Фонарик включается длительным нажатием на кнопку, установленную на обратной стороне платы.

Основные характеристики:
◦ Входное напряжение для заряда АКБ (USB micro): 4.5 ... 5.5 V
◦ Выходное напряжение (USB-A): 4.95 ... 5.25 V
◦ Выходной ток: до 2 A (суммарно на 2xUSB разъема)
◦ Ток заряда АКБ: 1 А
◦ Полное напряжение заряда АКБ: 4.2 V
◦ КПД: до 95 %
◦ Гальваническая развязка: нет
◦ Размеры: 68 x 30 x 10 mm
