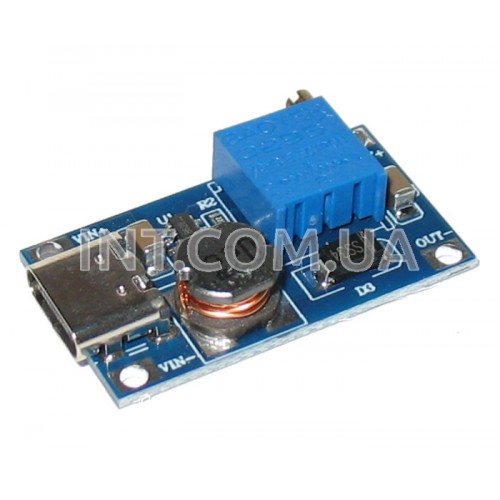

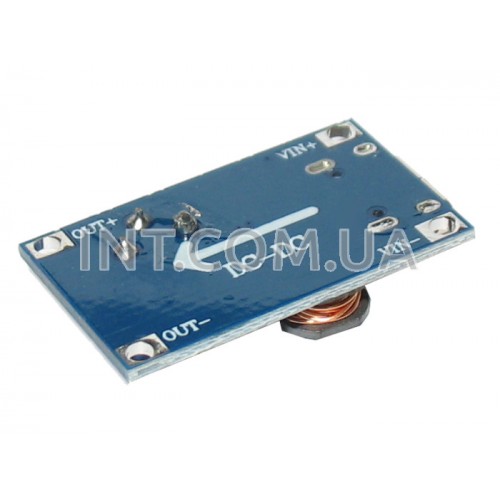

Повышающий DC-DC преобразователь на MT3608 (XY-016) / Uin=2...24V, Uout=5...28V, Iout= 2А / USBtypeC

  Повышающий DC-DC преобразователь с регулировкой выходного напряжения. Выполнен на микросхеме MT3608 (XY-016). Выходной каскад в микросхеме выполнен на полевых транзисторах.
  Для снижения уровня пульсаций выходного напряжения рекомендуется увеличить емкость входных и выходных электролитических конденсаторов минимум на несколько микро Фарад на напряжение 50 V. Также на вход и выход можно добавить керамические 100 nF конденсаторы.

  Также может применяться как CC/CV зарядное устройство.
CC - Constant Current (Постоянный ток)
CV - Constant Volatge (Постоянное напряжение)
Перед выполнением зарядки аккумулятора определите выходное напряжение и зарядный ток, необходимый для заряда конкретного аккумулятора.

Основные характеристики:
◦ Входное напряжение: 2 ... 24 V
◦ Выходное напряжение: 5 ... 28 V
◦ Выходной ток (max): 2 А
◦ При выходной мощности более 10 W требуется внешнее охлаждение
◦ КПД: 93 %
◦ Частота преобразования: 1,2 MHz
◦ Гальваническая развязка: нет
◦ Размеры: 31 x 17 x 7 mm
