Повышающий DC-DC преобразователь / CKCS BS01 / Uin=3.3...5V, Uout=5,8,9,12V, Iout=1А

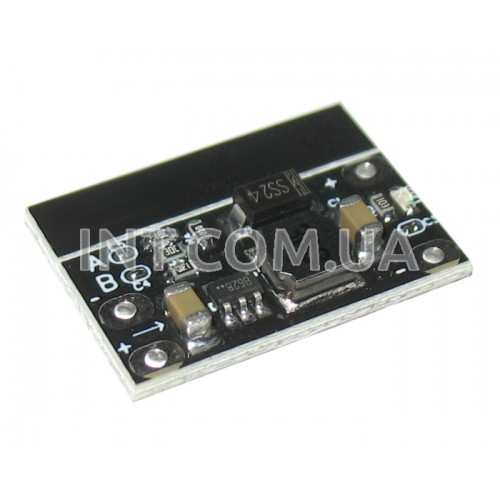

  Повышающий DC-DC преобразователь CKCS BS01 с регулировкой выходного напряжения. Выходное напряжение имеет четыре фиксированных значения: 5, 8, 9, 12 V. Выходной ток Iout=0.3...1 А и зависит от выходного напряжения. Чем выше выходное напряжение - тем меньше выходной ток. По умолчанию установлено выходное напряжение 12 В. Выходное напряжение регулируется комбинацией перемычек A и B: A+B Uout=12V, A Uout=9V, B Uout=8V, без перемычек: Uout=5V. На плате установлен светодиод для индикации работы модуля.

Основные характеристики:
◦ Входное напряжение: 3.3 ... 5 V
◦ Выходное напряжение: 5, 8, 9, 12 V
◦ Максимальная выходная мощность: 5 W

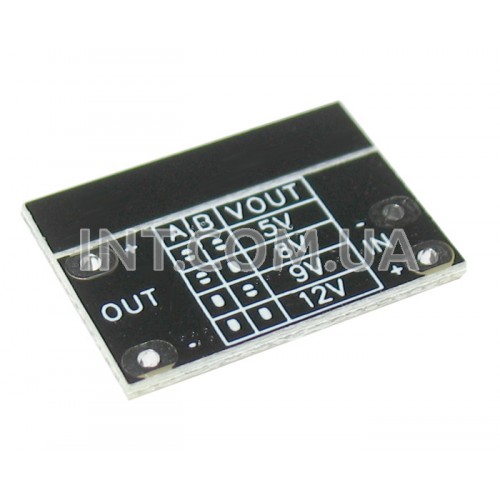

Выходное напряжение:
  □ 5 V: без перемычек A и B
  □ 8 V: только B
  □ 9 V: только A
  □ 12 V: с перемычками A и B (по умолчанию)
◦ Выходной ток (при Uin=3.7V):
  □ 5 V: 1 A
  □ 8 V: 0.5 A
  □ 9 V: 0.45 A
  □ 12 V: 0.3 A
◦ Выходной ток (при Uin=5V):
  □ 5 V: -
  □ 8 V: 0.7 A
  □ 9 V: 0.7 A
  □ 12 V: 0.5 A
◦ Гальваническая развязка: нет
◦ Размеры: 22x11x5mm
