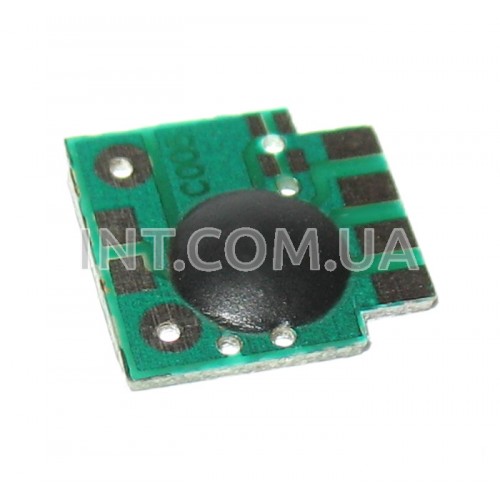

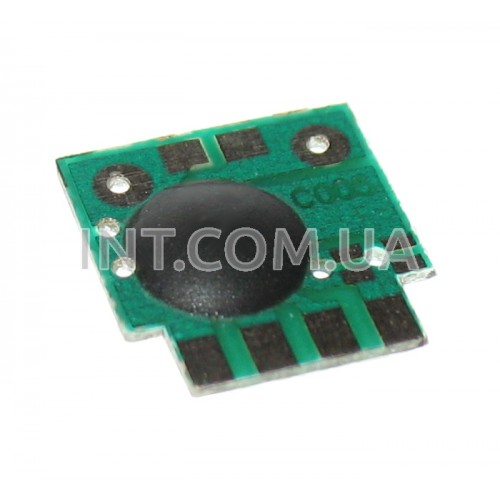

Модуль таймера задержки времени C005 / t=2s...1000h / 11x11x1mm

  Модуль C005 представляет собой таймер задержки времени. Диапазон задержки времени настраиваемый и составляет от 2 секунд до 1000 часов. Настройка задержки выполняется при помощи подбора внешнего сопротивления Rt. Варианты подбора внешнего сопротивления Rt приведены в таблице (см. на фотографиях). Также на задержку влияет напряжение питания. При помощи пар контактов Р1 и Р2 можно установить множитель при отсчете времени. В процессе отсчета времени на контакте Out будет присутствовать логический ноль "0". Когда отсчет времени закончится - на Out установится логическая единица "1". Управляется TTL уровнями. Запускается спадом уровня (переход лог. "1" - "0") на входе контакта Trigger. Процесс запуска сопровождается появлением логического нуля "0" на выходе Out.

  Данный модуль применяется как встраиваемое решение для отсчета времени включения/отключения различных других модулей или электроприборов. Модуль отличается очень низким электропотреблением, которое составляет 120 mkA.

Основные характеристики:
◦ Напряжение питания: 2...5 V
◦ Ток потребления: 10...120 mkA
◦ Выходной ток на Out: 20 mA
◦ Время задержки: 2(seconds)...1000(hours)
◦ Размеры: 12 x 12 mm

Описание контактов:
◦ Out - логический TTL выход (при отсчете - лог. "0", по завершении отсчета - лог. "1")
◦ Trig - Запуск отсчета времени (переходом лог. "1" - "0")
◦ P1 - Vcc - множитель времени задержки в 8 раз
◦ P2 - Vcc - множитель времени задержки в 64 раза
◦ P1 - P2 - множитель времени задержки в 512 раз
◦ Rt - установка внешнего сопротивления для настройки времени задержки
◦ Vcc - Положительный потенциал питания (+)
◦ Gnd - Отрицательный потенциал питания (-)
