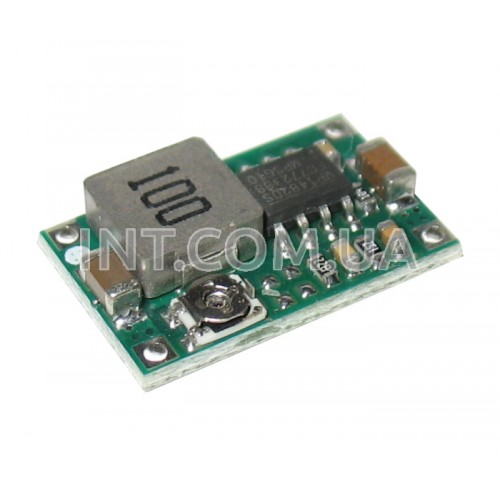

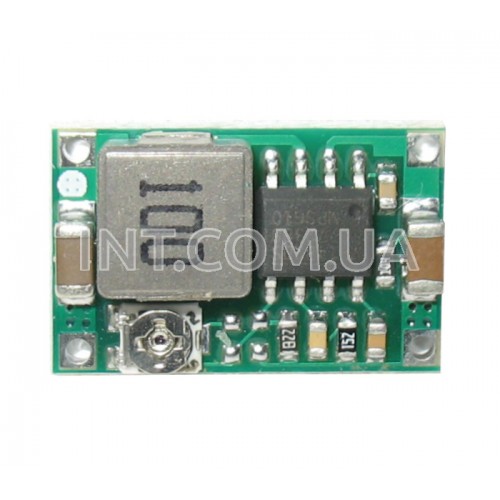

Понижающий DC-DC преобразователь Mini 360 на MP2307DN / Uin=4.75...23V, Uout=0.95...17V, Iout=3A

  Понижающий DC-DC преобразователь Mini 360 выполненный на микросхеме MP2307DN. Предусмотрена регулировка выходного напряжения. Выходной каскад в микросхеме выполнен на полевых транзисторах. Регулировка выходного напряжения выполняется подстроечным одно-оборотным сопротивлением. Осторожно: обрыв этого сопротивления выдаст на выходе максимальное напряжение ! При нагрузке током до 1.7 А микросхема умеренно нагревается. Выше этого значения необходимо внешнее охлаждение. В микросхеме предусмотрена термо-защита. При превышении температуры корпуса выше 160 °С, микросхема отключается.

Основные характеристики:
◦ Входное напряжение: 4.75 ... 23 V
◦ Выходное напряжение: 1.0 ... 17.0 V
◦ Выходной ток: 3 А (max)
◦ При выходной мощности более 10 W требуется внешнее охлаждение
◦ КПД: до 95 %
◦ Частота преобразования: 340 kHz
◦ Гальваническая развязка: нет
◦ Мягкий запуск (t=~15 ms)
◦ Внутренний ограничитель тока (без применения токового шунта)
◦ Размеры: 17 x 11 x 4 mm
