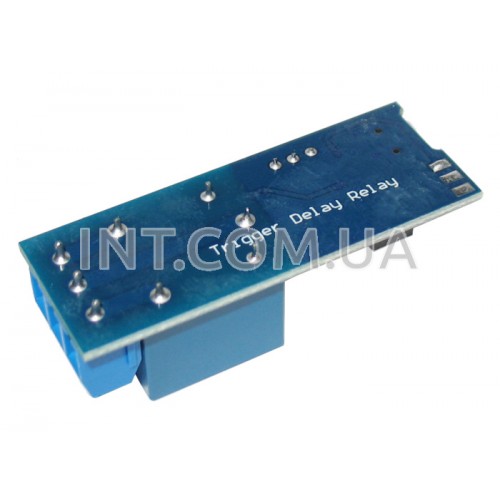

Реле задержки выключения / XY-018 / microUSB, с управляющим контактом

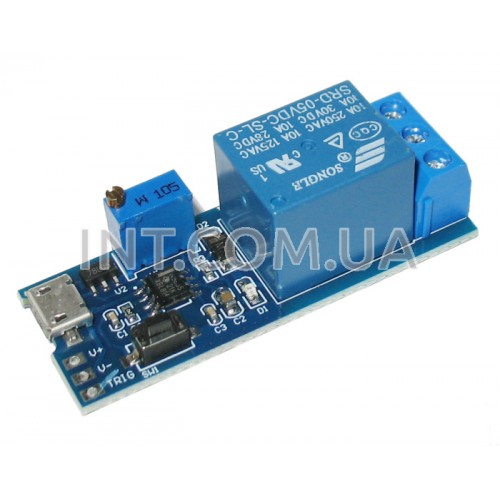

  Данный модуль XY-018 представляет собой реле с задержкой времени на отключение.
  Для запуска отсчета времени предусмотрены 2 варианта:
◦ Подача низкого логического уровня на контактную площадку TRIG;
◦ Нажатие на кнопку, которая установлена на плате модуля.
После этого, выполняется коммутация нагрузки, таймер отсчитывает заданное время и затем нагрузка отключается.
  Время отключения реле (и в конечном итоге нагрузки) устанавливается при помощи многооборотного потенциометра и находится в диапазоне 0...24 секунды. Отсчет времени реализован на таймере-счетчике NE555.
  Питание может быть подано от внешнего источника. Для этого на плате предусмотрены контактные площадки V+ и V-. Кроме того, питание на модуль может подаваться через micro USB разъем. Для этого подойдут любые зарядные устройства от мобильных телефонов, планшетов, плееров и т.д..

Основные характеристики:
◦ Напряжение питания модуля: 5 V
◦ Напряжение коммутации: 250 VAC (переменное), 30 VDC (постоянное)
◦ Максимальный ток коммутации нагрузки: 10 А
◦ Количество каналов: 1
◦ Потребляемый ток реле: 20...25 mA
◦ Диапазон времени отключения: 0...24 s
◦ Размеры: 77x25x21mm
