Балансир заряда 3S Li-Ion / пассивный / 26x20mm

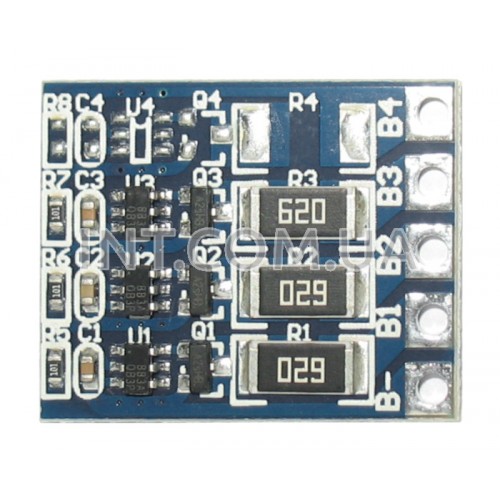

  Модуль для пассивной балансировки заряда до 3-х Li-Ion аккумуляторных батарей (далее АКБ). Позволяет поддерживать одинаковый заряд отдельных АКБ. Принцип работы данного балансира основан на шунтировании отдельных АКБ при заряде всей сборки АКБ. Если на любом из АКБ всей сборки напряжение поднимается выше 4.2 V - открывается транзистор и шунтирует этот АКБ на сопротивление 62 OHm что в свою очередь снижает заряд на этом АКБ.
  Пассивный балансир ограничивает напряжение на тех АКБ, которые заряжены больше других. Работает он только при заряде, пропуская часть или весь ток через себя, тем самым давая возможность достигнуть уровня полного заряда остальным АКБ в сборке.
  Стоит отметить, что во всей сборке не должно быть большой разницы заряда, например недопустимо когда на АКБ1 3.6V, а на АКБ2 4.1V.

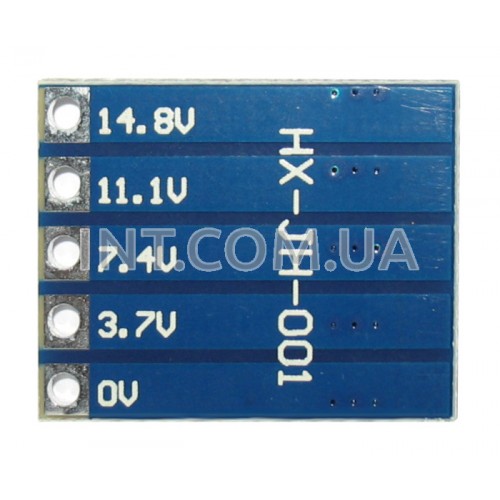

  При подключении всех АКБ к модулю соблюдайте следующую последовательность: B- (0V), B1+ (3.7V), B2+ (7.4V), B3+ (11.1V). Также строго соблюдайте полярность при подключении.

Обратите внимание - в данном модуле нет функции зарядного устройства !

Основные характеристики:
◦ Напряжение полного заряда на одном АКБ: 4.2 V
◦ Количество балансируемых АКБ: до 3-х
◦ Ток балансировки: 66 mA
◦ Размеры: 30x20 mm
