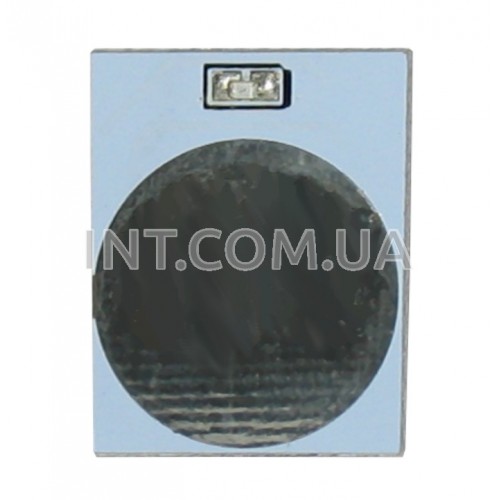

Модуль сенсорная кнопка с подсветкой / TTP223/AT42QT1012 / HTTM

  Данный модуль сенсорной кнопки представляет собой емкостной сенсор. Построен на специализированной микросхеме TTP223 или AT42QT1012.
  По умолчанию работает в режиме "кнопка с фиксацией". При подаче питания на модуль включается подсветка и на выходе OUT будет удерживаться высокий логический уровень. После нажатия и отпускания кнопки, выход OUT переключится и будет удерживаться низкий логический уровень. При следующем нажатии и отпускании процесс повторится снова - выход переключится и будет удерживаться высокий логический уровень.
  Для переключения в режим "кнопка без фиксации" нужно запаять перемычку на плате модуля. Для этого на плате предусмотрено посадочное место.
  Данный модуль обладает высокой чувствительностью. Это позволяет наклеить на кнопку изолирующий материал.
  Во избежание перегрева выходного транзистора, не рекомендуется нагружать выход модуля нагрузкой более 100 mA.

Основные характеристики:
◦ Напряжение питания: 2.7...5.5 V
◦ Потребляемый ток: 32...124 mkA
◦ Подсветка: есть, цвет синий
◦ Размер: 20 x 17 mm
