Понижающий DC-DC преобразователь 300W на LM25116 / Uin=6...40V, Uout=1,25...36V, Iout=20A

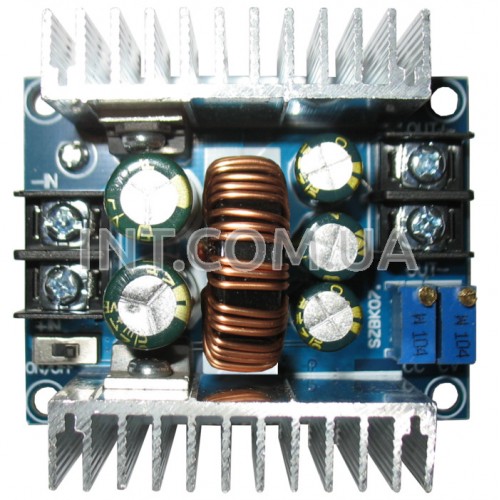

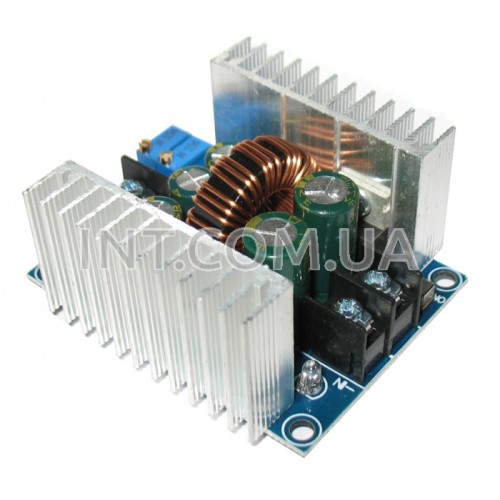

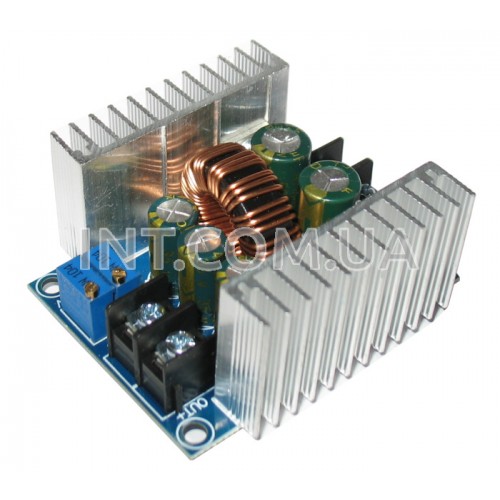

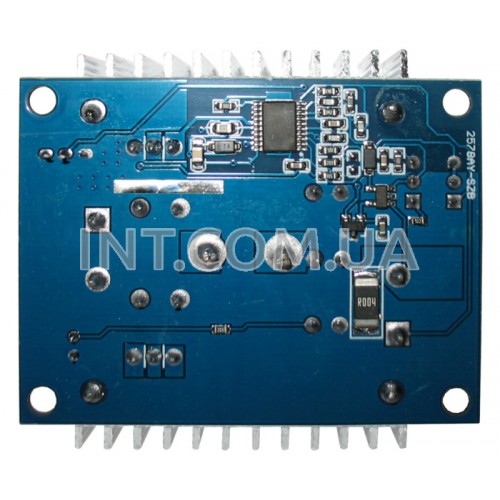

  Понижающий DC-DC преобразователь с регулировкой выходного тока и напряжения. Для этого на плате установлены 2 многооборотных подстроечных потенциометра. Выполнен на ШИМ-контроллере LM25116. Выходной каскад в преобразователе выполнен на отдельных 2-х полевых MOSFET транзисторах NCE8290, которые закреплены на отдельных массивных радиаторах. Также дополнительно установлен ОУ LM321 для усиления с токового шунта сопротивлением 4 mOHm.

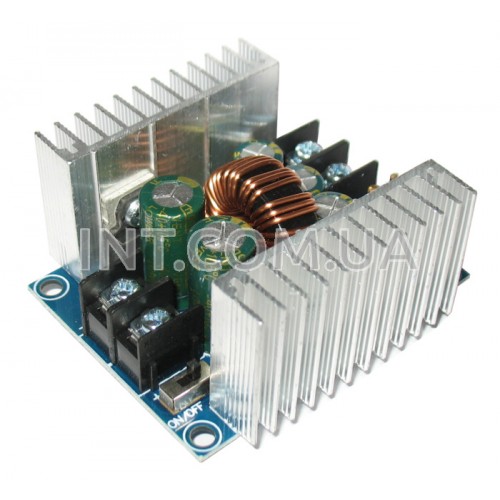

  Для подключения источника питания и выходной нагрузки установлены барьерные клеммники. Также предусмотрен миниатюрный движковый переключатель для включения/выключения преобразователя. Переключатель связан с ШИМ контроллером, который отключает напряжение в нагрузке. Также установлен светодиод, для индикации работы.

Основные характеристики:
◦ Входное напряжение: 10 ... 40 V
◦ Выходное напряжение: 1,2 ... 36 V
◦ Выходной ток: 0,7 ... 20 А
◦ КПД: 87...97 %
◦ Пульсации выходного напряжения: 50...100 mV
◦ Гальваническая развязка: нет
◦ Размеры: 60 x 55 x 28 mm

  Стоит отметить особенности данного преобразователя:
◦ Минимальное значение при регулировке тока 700 mA;
◦ Максимальное выходное значение напряжения 30 V;
◦ Огибающая пульсаций напряжения имеет "волнообразную" форму. Хотя их амплитуда довольно низкая и составляет 80 mV;
◦ Сильный нагрев транзисторов при выходных токах более 15 А. Поэтому без дополнительного активного охлаждения или увеличения площади радиаторов - возможен перегрев.
