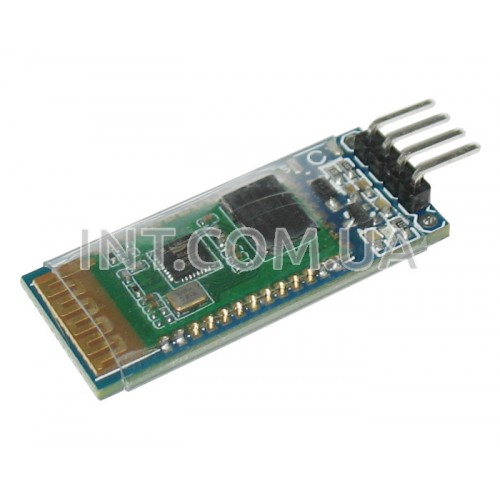

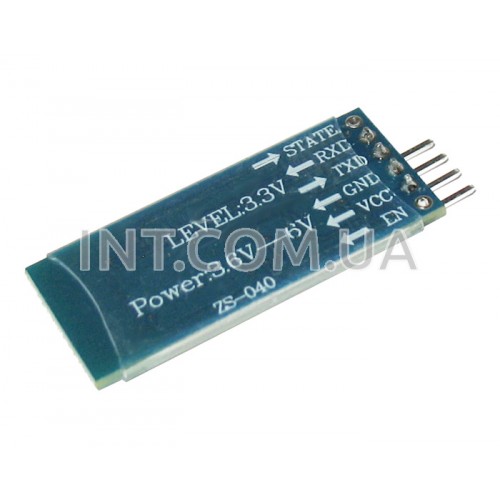

BlueTooth модуль HC-06 / на плате-адаптере

  BlueTooth модуль HC-06 позволяет выполнять сопряжение микро-контроллеров по радио-каналу. Позволяет сделать своего рода UART-удленитель - эмуляция последовательного порта при помощи протокола RFCOMM. На плате 34 вывода с шагом 1,5 mm.

Может работать только в режиме Slave (ведомый, клиент). У него нет возможности находить другие устройства и самостоятельно к ним подключаться. Это и отличает этот модуль от HC-05, который дополнительно может работать как Master (ведущий, сервер).

Изменять конфигурацию модуля нужно перейдя в режим АТ команд. Для входа в режим АТ команд есть два варианта:
1) Подача питания на модуль. Подача высокого логического уровня на ножку 34. В этом режиме скорость передачи данных 9600 baud;
2) Подача высокого логического уровня на ножку 34 (питание не включено). Затем подача питания на модуль. В этом режиме Скорость передачи данных 38400 baud;
В терминале при настройке модуля также нужно выбрать режим перевода строки (CR + LF).
Выход из режима AT осуществляется отключением питания или командой AT+RESET.

Основные характеристики:
◦ Напряжение питания: 3.3 V
◦ Версия BlueTooth: 2.0
◦ Профиль BlueTooth: SPP (профиль последовательного порта)
◦ Радиус действия: до 10 m
◦ Поддерживаемые скорости передачи данных: 4800 ... 1'382'400 baud
◦ Пароль для соединения: 1234
◦ Размер: 27 х 14 x 3 mm

Обратите внимание: логические уровни модуля равны 3.3V. Поэтому на линии RX нужно устанавливать делитель напряжения для понижения 5V до 3.3V.
