Модуль тестера емкости аккумуляторов / ZB2L3 / Pb/NiCd/NiMH/LiIon/LiFePO4

  Модуль тестера (измерителя) емкости аккумуляторов (далее АКБ) ZB2L3. Предназначен для измерения емкости всех распространенных типов АКБ: свинцовых (Pb), никель кадмиевых (NiCd), никель металл гидридных (NiMH), литий ионных (LI-Io), литий полимерных (Li-Po), литий фосфатных (Li-Fe), литий-ферум-фосфатных акуумуляторов (Li-Fe-Po4).

Работа с прибором.
* Перед тестированием емкости полностью зарядите АКБ.
* После достижения минимального напряжения на АКБ, тестер отключает нагрузку, предотвращая глубокий разряд АКБ.
* Во время процесса тестирования прибор на дисплее будет поочередно отображать следующие параметры: Емкость (Ah), ток (A), Напряжение (V).

◦ Подключите АКБ к входному клеммнику соблюдая полярность согласно схеме. Подключите нагрузку к клеммнику согласно схеме. Подключите питание к тестеру. Тестер покажет напряжение на АКБ. Напряжения отсечки задается кнопками "-" и "+".
◦ Для начала теста емкости - нажмите кнопку "ОК". Принудительное окончание тестирования - нажатие кнопки "-".
◦ Для изменения границ напряжения отключения, нажмите кнопки "-" или "+". При этом процесс тестирования приостанавливается. Для его возобновления нажмите кнопку "ОК".

Обратите внимание - соблюдайте полярность при подключении АКБ иначе устройство может выйти из строя !

Процесс калибровки:
Подключаем резистор 5 OHm.
Одновременно нажав все три кнопки, подаем питание на модуль.
После входа в режим калибровки на дисплее отобразится значение 0u0А.

◦ Шаг 1. Закорачиваем положительный и отрицательный контакт входной клеммы и нажимаем кнопку "ОК".
◦ Шаг 2. На дисплее появится значение "J10u" . От внешнего источника подаем 10V на положительный и отрицательный контакт клеммы и нажимаем кнопку "ОК'.
◦ Шаг 3. На дисплее появится значение "J2.0A" . В разрыв питания подключаем Амперметр. Подключаем резистор 5 OHm.
От внешнего источника подаем 10V на положительный и отрицательный контакты клеммы. Сверяем показания Амперметра. В случае расхождений - подстраиваем напряжение, добиваясь тока в 2 А и нажимаем кнопку "ОК".

Если калибровка прошла успешно (модуль посчитает данные калибровки достоверными) - на дисплее отобразятся 4 цифры калибровки. В противном случае - данные полученные в процессе калибровки будет игнорированы. При неудачной калибровке начальные параметры могут не сохранится, и понадобится проводить калибровку повторно.

Коды ошибок:
◦ Err1 - напряжение на АКБ выше 15V ;
◦ Err2 - напряжение на АКБ ниже напряжения окончания разряда;
◦ Err3:
  □ вариант 1: АКБ не способен выдержать ток разряда нагрузки
  □ вариант 2: внутреннее сопротивление АКБ слишком высокое
  □ вариант 3: сопротивление контактов (разъема, проводов) слишком высокое
◦ Err4 - ток слишком высокий (больше чем 3.1А)


Основные характеристики:
◦ Входное напряжение питания тестера: 5 V
◦ Выходное напряжение АКБ: 1 ... 15 V
◦ Ток потребления: 70 mА
◦ Напряжение отсечки АКБ: 0.5 ... 11.0 V
◦ Максимальный ток АКБ: 3.0 A
◦ Измеряемая емкость АКБ:9999 Ah

Комплектация:

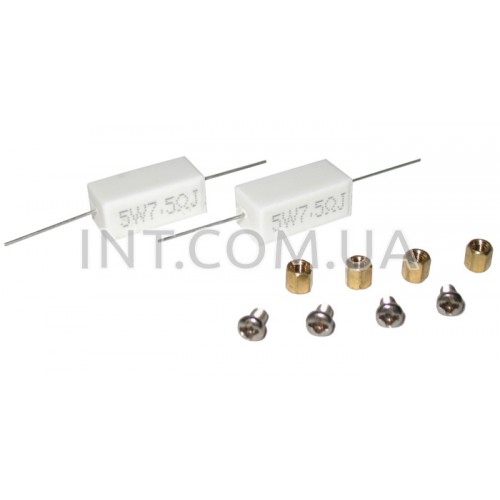

◦ Модуль тестера ZB2L3 (плата без корпуса): 1 шт.
◦ Резистор 7.5 OHm 5W : 2 шт.
◦ Резистор 5.0 OHm 5W : 2 шт.
◦ Крепеж:
  □ Винт: 4 шт.
  □ Гайка: 4 шт.
◦ Руководство пользователя
