Модуль PD (Power Delivery) триггера для зарядных устройств PD, Uout=9V/12V/15V/20V

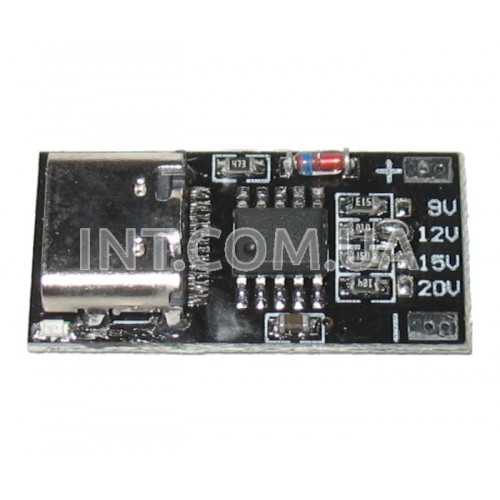

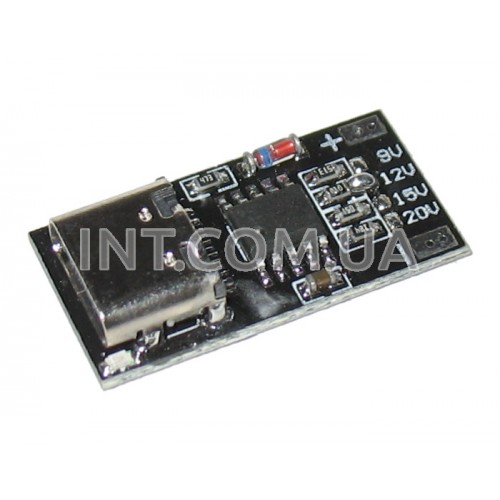

  Модуль PD-триггера PDC004 на микросхеме XQC110 пердоставляет зарядному устройству или повербанку управлять его выходным напряжением. Выбор выходного напряжения выбирается замыканием перемычки на одной из контактных площадок, размещенных на плате. Модуль PDC004 поддерживает следующие фиксированные выходные напряжения: 9V, 12V, 15V, 20V . Изменение выходного напряжения "на лету" не поддерживается!

  Особенность модуля в том что он только переключает профиль питания (и соответствующее выходное напряжение) источника питания не изменяя его параметры в отличии от понижающих/повышающих DC-DC преобразователей. Которые немного понижают КПД и выходную мощность.

  Перед применением данного модуля PD-триггера PDC004 убедитесь что Ваше зарядное устройство или Повербанк поддерживает протокол быстрой зарядки PD.

  Общая информация
Современные повербанки и зарядные устройства (далее источник) в виде адаптеров поддерживают так называемые протоколы быстрой зарядки. Наиболее распространенные: PD (Power Delivery) QC (Quick Charge). Такой адаптер или повербанк в нагрузку может отдавать разные напряжения и ток. Например когда смартфон который поддерживает PD подключен к такому источнику, то смартфон по USB пересылает информацию, какой профиль зарядки активировать. В данном случае это может быть 9 V и 2 А (18 W). И источник выдает эти параметры. Теперь подключаем портативную камеру, которая требует активации профиля с выходными параметрами 20 V и 3.25 А (65 W) - источник соответственно также выдает эти параметры на выходе.
