Модуль автономного питания на 1x18650 АКБ з 1xUSB-выходом, Uout=3V/5V, Iout=1A/2A

  Данный модуль представляет собой автономный, мобильный источник питания с встроенной возможностью зарядки аккумулятора (далее АКБ). Модуль представляет собой плату без корпуса. По периметру платы размещены монтажные отверстия для крепления. Отлично подходит для питания мини компьютеров Arduino, Raspberry Pi, Orange Pi, Pine 64 и т.д..

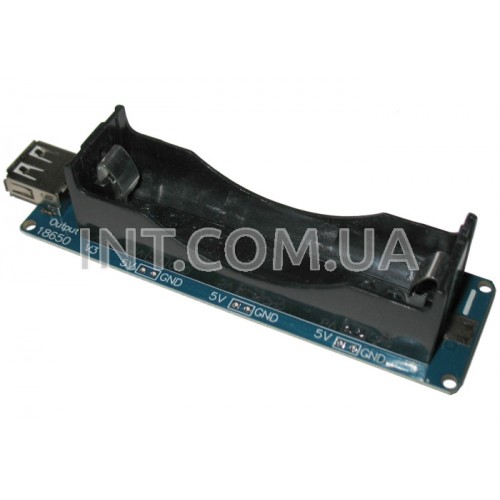

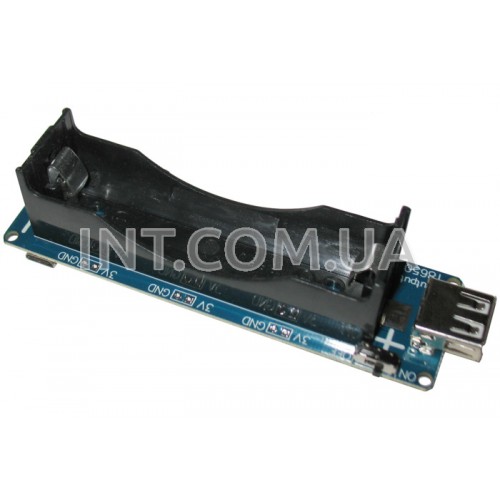

  Поддерживает АКБ типа Li-Ion типоразмера 18650. Для этого на плате предусмотрен держатель для АКБ данного типоразмера. Применяйте АКБ 18650 без встроенных защитных плат. Модуль позволяет получить два вида напряжения: 3V и 5V. Для получения напряжения 5V - установлен повышающий DC-DC преобразователь. Также для отключения напряжения 5V на плате установлен микропереключатель.

  Реализованы следующие уровни защиты:
◦ Защита от перегрузки по току;
◦ Защита от перезаряда и переразряда АКБ;

Обратите внимание - не предусмотрена защита от неправильной полярности по входу и при установке АКБ в отсек ! Неправильное подключение приводит к выходу из строя данной платы.

  На плате размещены:

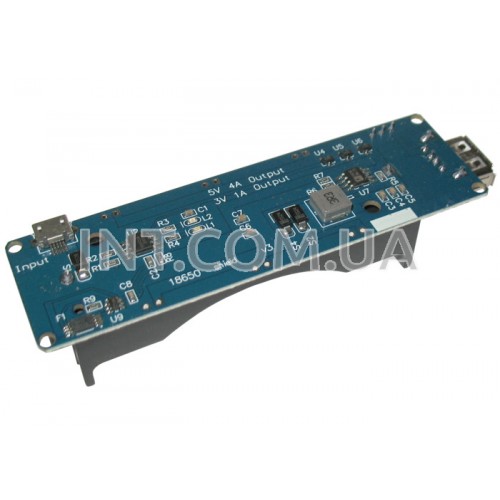

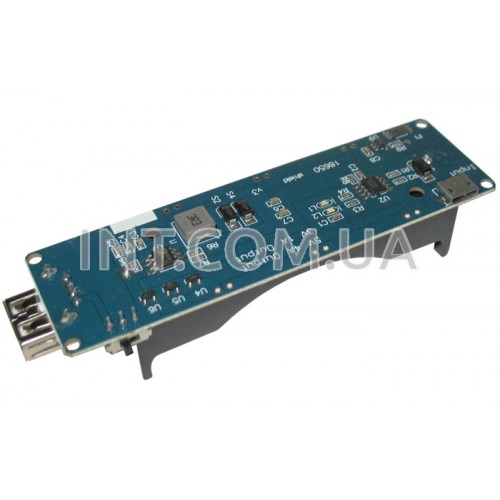

◦ 1 x USB micro (вход) - для подключения внешнего питания для зарядки самого АКБ подключенного к плате;

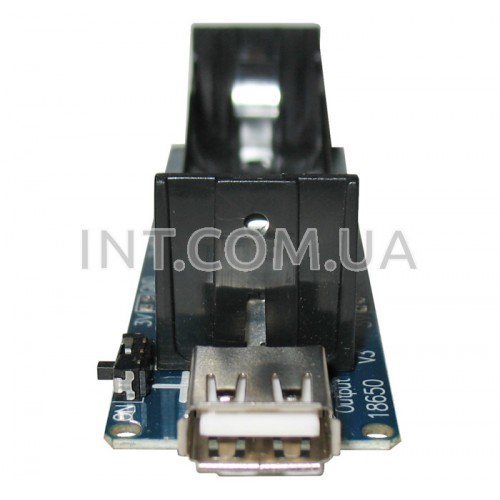

◦ 1 x USB-A (выходы) - для подключения нагрузки, например заряжаемых устройств (смартфон, планшет, плеер, и т.п.);

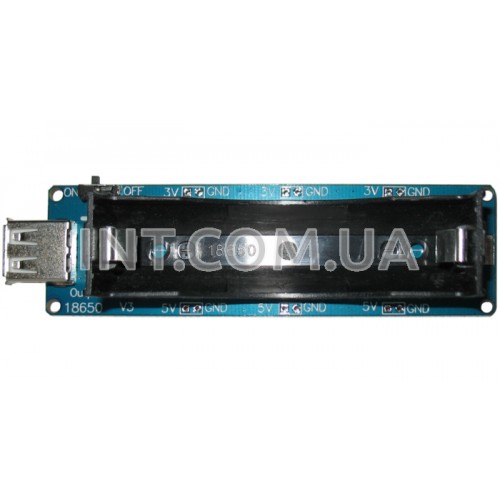

◦ 3 PLS x 3V (выходы) - 3 пары контактных площадок под PLS для питания дополнительных устройств напряжением 3V ;
◦ 3 PLS x 5V (выходы) - 3 пары контактных площадок под PLS для питания дополнительных устройств напряжением 5V ;

Основные характеристики:
◦ Входное напряжение для заряда АКБ (USB micro): 4.5 ... 5.5 V
◦ Выходное напряжение: 3 V и 5 V
◦ Выходной ток:
  □ 3 V: 1 А
  □ 5 V: 2 A
◦ Ток заряда АКБ: 0.5 ... 1 А
◦ Полное напряжение заряда АКБ: 4.2 V
◦ КПД: 90 ... 95 %
◦ Гальваническая развязка: нет
◦ Размеры: 105 x 30 x 20 mm

Аккумулятор 18650 в комплект не входит !
