Джойстик 2-х осевой / KY-023

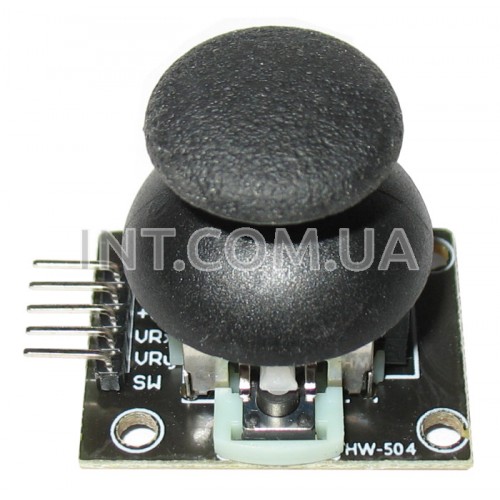

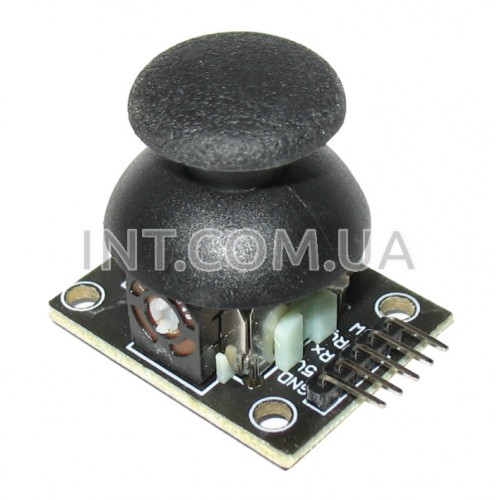

  Миниатюрный джойстик KY-023. Представляет собой аналоговый 2-х осевой манипулятор резистивного типа с встроенной кнопкой по центру. Предусмотрено перемещение по 2-м осям: X и Y. Для отслеживания перемещения по этим осям установлены переменные потенциометры. По оси Z установлена тактовая кнопка. Кнопка одним контактом подключена к выводу GND, другим - к выходу SW. Для данного модуля KY-023 существуют Arduino библиотеки.

  Для снятия положения ручки джойстика предусмотрены 2 выхода VRX и VRY которые должны подключатся к аналоговым входам АЦП микроконтроллера или Arduino платы. На выводах с потенциометров в центральном положении ручки - напряжение будет равняться половине подаваемого напряжения на модуль (на вывод VCC). Например, при подаче напряжения питания 5 V, на выводах X и Y будет 2.5 V. При перемещении ручки джойстика из положения "по центру" в одну из сторон - напряжение будет нарастать до 5 V. При перемещении в противоположную сторону - падать до 0 V. Таким образом получаем координаты точного положения ручки джойстика.

Основные характеристики:
◦ Рекомендуемое напряжение питания: 5

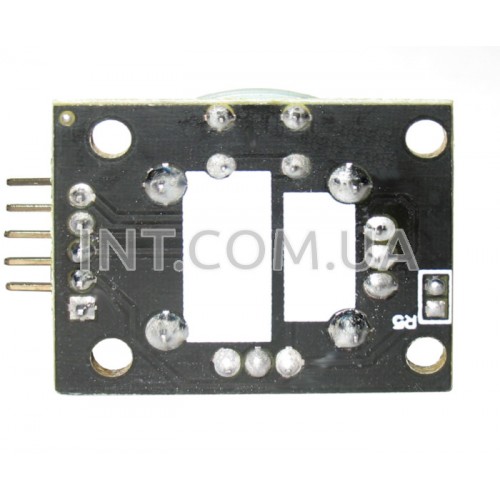

◦ Размеры модуля: 40x32 mm. Высота модуля: 25 mm
◦ На плате по периметру предусмотрены отверстия для крепления под М3

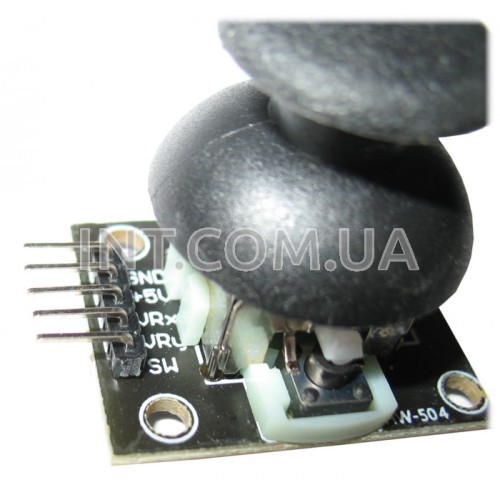

Описание выводов:
VRX (AXE X) - аналоговый выход потенциометра перемещения по оси Х
VRY (AXE Y) - аналоговый выход потенциометра перемещения по оси Y
SW - выход тактовой кнопки
VCC - положительный потенциал 5V
GND - общий провод, нулевой потенциал
