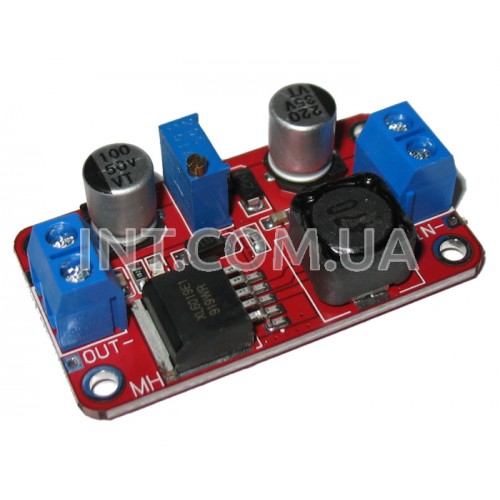

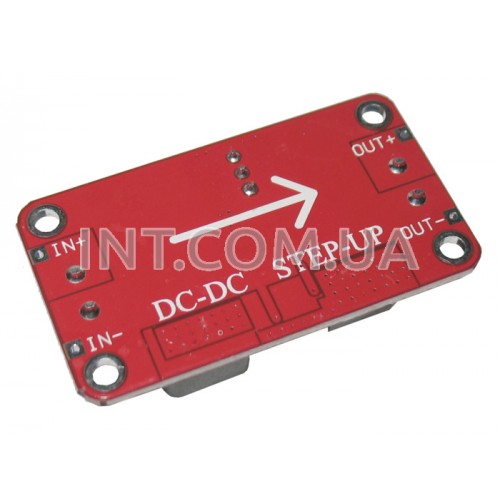

Повышающий DC-DC преобразователь на XL6019 / Uin=5...40V, Uout=8...45V, Iout=3A

  Повышающий DC-DC преобразователь с регулировкой выходного напряжения. Выполнен на микросхеме XL6019. Выходной каскад в микросхеме выполнен на полевых транзисторах.

Основные характеристики:
◦ Входное напряжение: 5 ... 40 V
◦ Выходное напряжение: 8 ... 45 V
◦ Выходной ток (max): 3 А
◦ При выходной мощности более 15 W требуется внешнее охлаждение
◦ КПД: 85...92 %
◦ Частота преобразования: 150 ... 250 KHz
◦ Гальваническая развязка: нет
◦ Встроенная функция плавного пуска
◦ Встроенная функция теплового отключения
◦ Встроенная функция ограничения тока
◦ Размеры: 50 x 30 x 10 mm (не включая высоту потенциометра которая составляет 13 mm)
