Модуль PowerBank на T6845-C (HT4928S) / 1xLi-Ion, USB micro, USB-A, индикация заряда АКБ / 134N3P,

  Данный модуль представляет собой основу для создания полноценного Powerbank малой мощности с встроенной возможностью зарядки аккумулятора (далее АКБ). Поддерживает АКБ типа Li-Ion рассчитанный на напряжение полного заряда 4.2 V. Например широко распространенный типоразмера 18650. АКБ подключается к контактам B+ и B- . Если нужно параллельное соединение нескольких АКБ, применяйте их одинаковой емкости, напряжения и желательно от одного производителя.

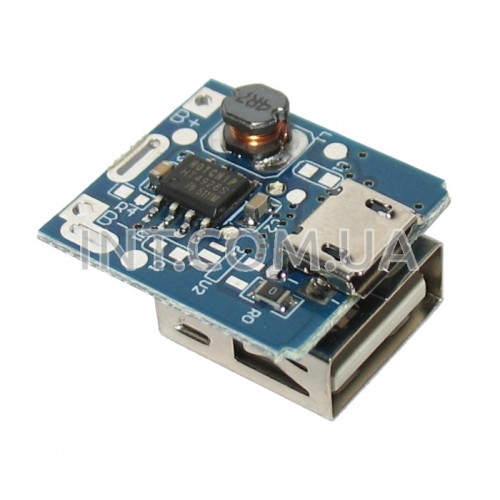

  Данный модуль реализован на микросхеме на T6845-C (HT4928S). Присутствует индикатор уровня заряда АКБ в виде красного светодиода. Когда АКБ заряжается, светодиод мигает, а когда полностью заряжены - светодиод непрерывно светится.

  Сквозная зарядка не поддерживается - во время процесса зарядки АКБ потребителя нужно отключать.
  Модуль нуждается в запуске при первом подключении к АКБ. Для этого нужно подключить блок питания (5V) к данному модулю через USB micro. В случае отключения АКБ от модуля и повторном подключении - плату нужно снова запустить как описано выше. Если АКБ постоянно подключен - система работает как powebank и запускать ничего не нужно.

Реализованы следующие уровни защиты:
◦ Полная защита от перегрузки по току;
◦ Защита от перезаряда и переразряда АКБ;
◦ Защита от короткого замыкания;
◦ Защита от перегрева;

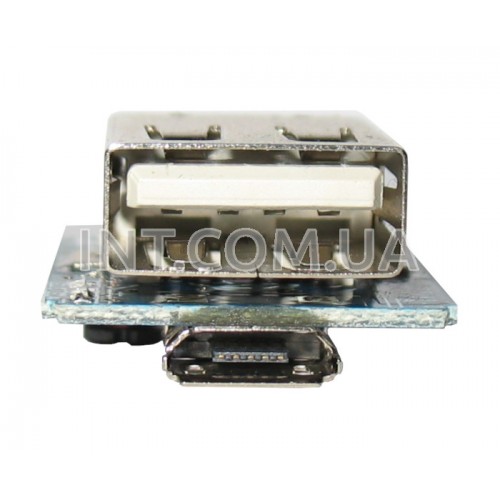

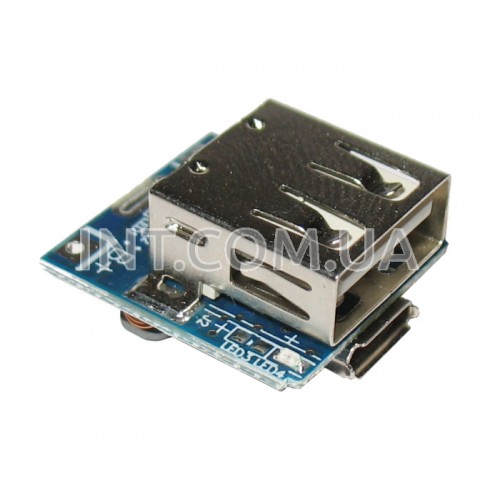

На плате размещены 2 USB порта:
◦ USB micro (вход) - Для подключения внешнего питания для зарядки самого аккумулятора(-ов) подключенных к плате;
◦ USB-A (выход) - Для подключения нагрузки, например заряжаемых устройств (смартфон, планшет, ...);

Основные характеристики:
◦ Входное напряжение для заряда АКБ (USB micro): 4.5 ... 5.5 V
◦ Выходное напряжение (USB-A): 4.95 ... 5.25 V
◦ Выходной ток: 1 А
◦ Ток заряда АКБ: 1 А
◦ Полное напряжение заряда АКБ: 4.2 V
◦ КПД: до 91 %
◦ Частота преобразования: 1 MHz
◦ Гальваническая развязка: нет
◦ Размеры: 22 x 17 x 12 mm
