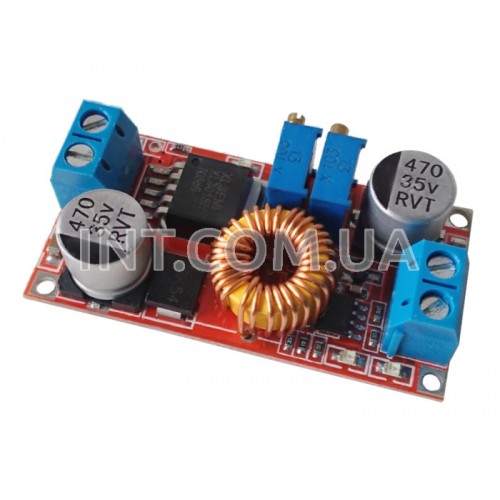

Понижающий DC-DC на XL4015 / Uin=5...36V, Uout=1,25...32V, Iout=5A

  Понижающий DC-DC преобразователь с регулировкой выходного тока и напряжения. Для этого на плате установлены 2 многооборотных подстроечных потенциометра. Выполнен на микросхеме XL4015. Выходной каскад в микросхеме выполнен на полевых транзисторах. Для подачи входного и снятия выходного напряжения установлены клеммники. Конструктивно модуль выполнен в виде одной платы, на которой размещена силовая часть. Есть защита от короткого замыкания по выходу.

  Предусмотрены отдельные светодиоды для индикации режима СС или CV и процесса заряда АКБ.

  Особенность данного понижающего DC-DC преобразователя в том, что он может работать в двух режимах: стабилизации напряжения (CV - Constant Voltage) и стабилизации тока (CC - Constant Current).

Основные характеристики:
◦ Входное напряжение: 5 ... 36 V
◦ Выходное напряжение: 1.25 ... 32 V
◦ Выходной ток: 3 А
◦ Выходной ток (max): 5 А
◦ Регулировка тока: 0...100 %
◦ При выходной мощности более 15 W требуется внешнее охлаждение
◦ КПД: 92 %
◦ Частота преобразования: 180 KHz
◦ Гальваническая развязка: нет
◦ Размеры: 51 x 25 x 25 mm

Потенциометры многооборотные:
RV 1 - регулировка выходного напряжения
RV 2 - регулировка выходного тока

Светодиодная индикация:
led 1 (красный) - индикация режима СС или CV; CC - светодиод включен, CV - выключен;
led 2 (синий) - индикатор процесса выполнения заряда
led 3 (зеленый) - индикатор окончания зарядки
