Модуль PowerBank / H913 / 2xUSB, 5V, 2.1 A, с дисплеем

  Данный модуль H913 представляет собой основу для создания полноценного Powerbank малой мощности с встроенной возможностью зарядки аккумулятора (далее АКБ). Поддерживает АКБ типа Li-Ion рассчитанный на напряжение полного заряда 4,2 V. Например широко распространенный типоразмера 18650. АКБ подключается к контактам B+ и B- . Но также можно подключить и сборку - несколько АКБ параллельно. В этом случае применяйте их одинаковой емкости, напряжения и желательно от одного производителя. АКБ должны быть соединены только параллельно. При подключении последовательно соединенных АКБ - плата выйдет из строя. Применяйте АКБ без встроенных защитных плат. Зарядный ток АКБ составляет Iin=1A.

  Реализованы следующие уровни защиты:
◦ Защита от перегрузки по току;
◦ Защита от перезаряда и переразряда АКБ;

Обратите внимание - защиты от неправильной полярности по входу нет ! Неправильное подключение полярности АКБ может привести к выходу из строя данной платы.

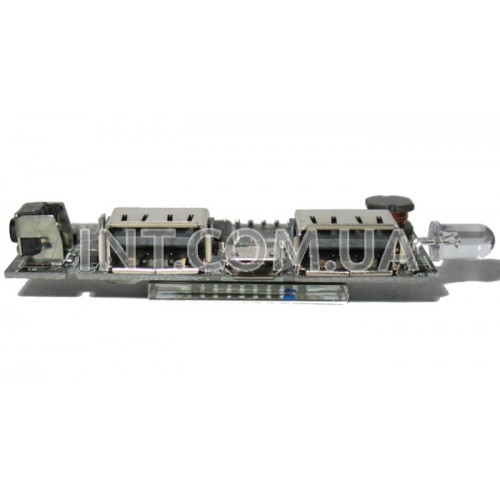

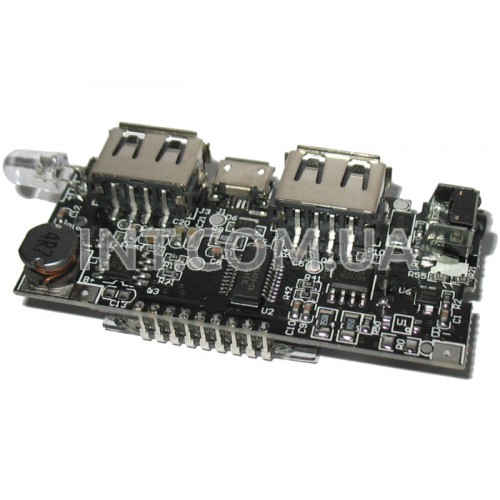

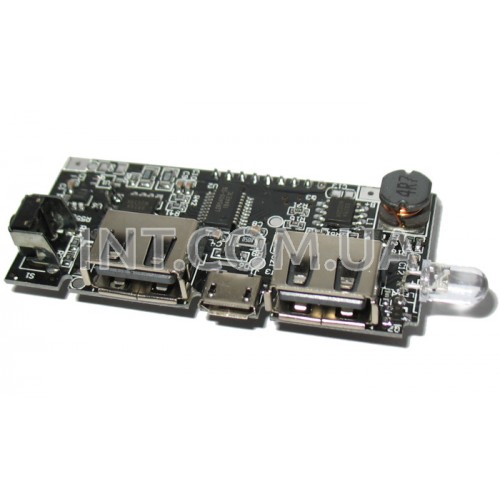

  На плате размещены 3 USB порта:
◦ 1 x USB micro (вход) - для подключения внешнего питания для зарядки самого АКБ подключенного к плате;
◦ 2 x USB-A (выходы) - для подключения нагрузки, например заряжаемых устройств (смартфон, планшет, ...). Выходные разъемы выдают не одинаковый ток. Если смотреть на ЖКИ дисплей размещенный на плате, то левый разъем USB-A выдает ток I=1A, правый USB-A выдает ток I=2A.

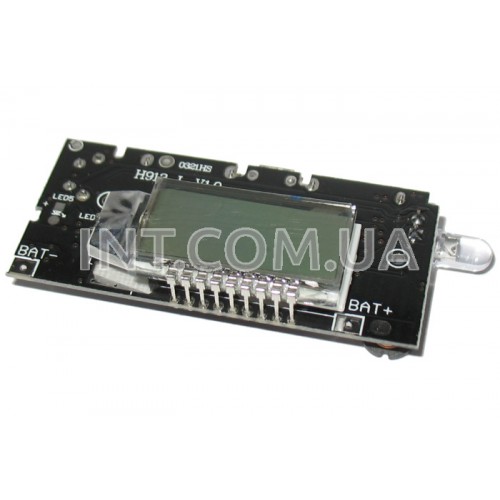

  На модуле размещен ЖКИ дисплей для отображения уровня заряда АКБ. Заряд отображается в процентах. Также при подключении нагрузки отображается задействованный USB порт с его фиксированными выходными параметрами. Например "5V 1.0A" или "5V 2.1A".

  Предусмотрена возможность включения/выключения повербанка при помощи тактовой кнопки. При включении загорается светодиод и включается подсветка дисплея.

Основные характеристики:
◦ Входное напряжение для заряда АКБ (USB micro): 4.5 ... 5.5 V
◦ Выходное напряжение (USB-A): 4.95 ... 5.25 V
◦ Выходной ток: 1 А, 2 A
◦ Ток заряда АКБ: 1 А
◦ Полное напряжение заряда АКБ: 4.2 V
◦ КПД: до 95 %
◦ Гальваническая развязка: нет
◦ Размеры: 57 x 25 x 14 mm
