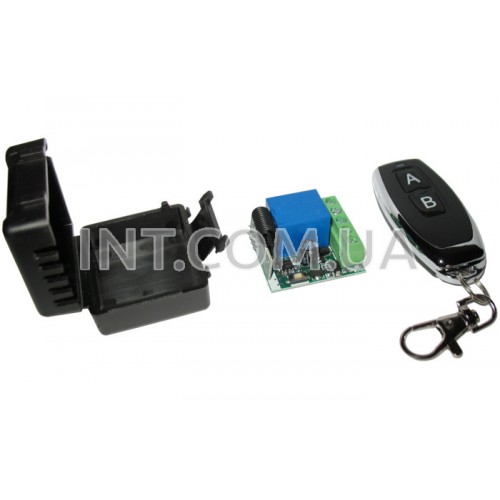

Модуль реле 1-канальный беспроводной + пульт ДУ / радиоканал 433 MHz

  Данный модуль предназначен для дистанционной коммутации нагрузки с расширенным функционалом. Можете быть применен для коммутации: освещения, двигателя, домашней электроники и других электроприборов. Максимальный ток нагрузки не должен превышать 10 А.

Внимание. Не рекомендуется эксплуатировать данный модуль в долговременном режиме на максимальном токе или близком к максимальному !

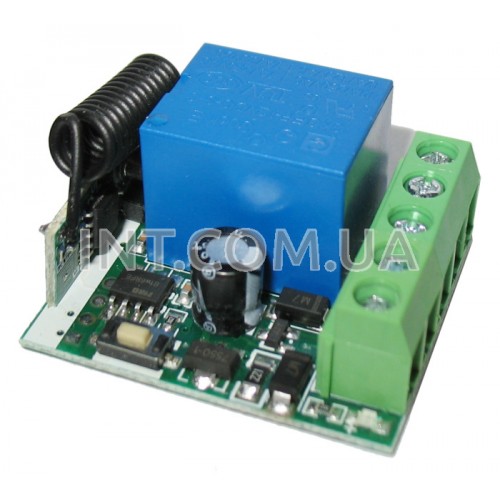

  Модуль представляет собой плату приемника, на которой размещены: радиомодуль, реле для коммутации нагрузки, кнопка выбора режима работы (обучения), светодиод состояния, а также другие компоненты. Питается от внешнего источника питания, напряжением 12 V. Дистанционное управление нагрузкой осуществляется от пульта ДУ с двумя кнопками.

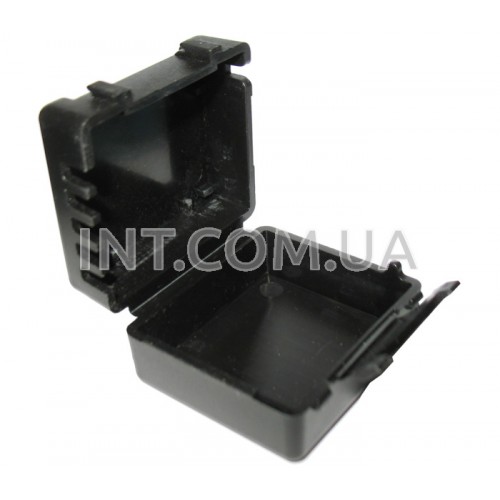

  Приемник поставляется в пластиковом корпусе, куда его в последствии, после настройки под нужный электроприбор можно установить.

  Особенность данного модуля в возможности назначения разных вариантов коммутации реле на любую кнопку пульта ДУ. Т.е. предоставляется возможность назначения предустановленных настроек (выбора рабочего режима) для каждой отдельной кнопки. Эти настройки выполняется посредством разного количества нажатий кнопки обучения на приемнике. Светодиод состояния применяется для визуального контроля при настройке выбора режима работы.

  На пульте дистанционного управления (ПДУ)* две кнопки: А и В.

Рабочие режимы:
◦ Без фиксации (Momentary). Нажмите и удерживайте кнопку на ПДУ - реле соединится, отпустите кнопку - реле отключится;
◦ Переключение (Toggle). Нажмите один раз кнопку на ПДУ - реле соединится, при нажатии второй раз этой же кнопки - реле отключится;
◦ Фиксация (Latching). Нажмите кнопку A на ПДУ - реле соединится, нажмите кнопку B - реле отключится;
◦ Задержка времени (Delay mode). Нажмите и удерживайте кнопку на ПДУ - реле соединится, после отпускания кнопки - через 5, 10 или 15 с - реле автоматически отключается;

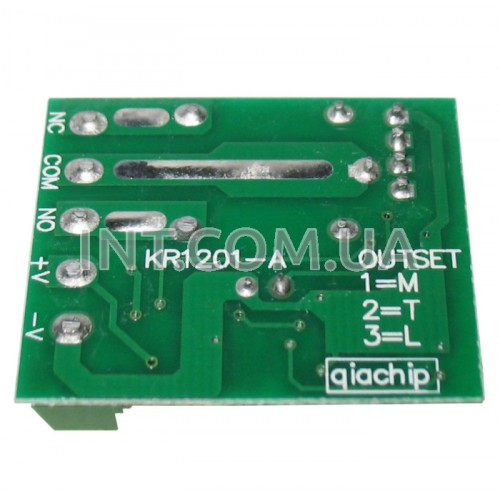

На обратной стороне приемника размещена подсказка. Цифра означает нужное количество нажатий кнопки обучения. Буква - режим работы:
1 - M (Momentary)
2 - T (Toggle)
3 - L (Latching)

Далее представлена инструкция выбора режима работы приемника. Числом в круглых скобках указывается количество нажатий на кнопку обучения на приемнике.

(1) Без фиксации (Momentary).
Нажмите кнопку обучения на приемнике 1 раз. Подождите немного когда светодиод погаснет.
Нажмите кнопку на ПДУ, светодиод на приемнике начнет мигать, а затем погаснет. Через 3 секунды светодиод снова включится, что означает Вы успешно выбрали режим работы.

(2) Переключение (Toggle).
Нажмите кнопку обучения на приемнике 2 раза. Подождите немного когда светодиод погаснет.
Нажмите кнопку на ПДУ, светодиод на приемнике начнет мигать, а затем погаснет. Через 3 секунды светодиод снова включится, что означает Вы успешно выбрали режим работы.

(3) Фиксация (Latching).
Нажмите кнопку обучения на приемнике 3 раза. Подождите немного когда светодиод погаснет.
Нажмите кнопку A на ПДУ. Светодиодная будет мигать 5 раз.
Нажмите кнопку B на ПДУ. Светодиодная снова будет мигать 5 раз.
Через 3 секунды светодиод снова включится, что означает Вы успешно выбрали режим работы. В итоге кнопки будут иметь следующую конфигурацию: А = ВКЛ, B = ВЫКЛ.

(4) / (5) / (6) Задержка времени (Delay mode).
Нажмите кнопку обучения на приемнике 4 раза. Время задержки будет установлено 5 секунд.
Нажмите кнопку обучения на приемнике 5 раз. Время задержки будет установлено 10 секунд.
Нажмите кнопку обучения на приемнике 6 раз. Время задержки будет установлено 15 секунд.
Светодиод выключится.
Нажмите кнопку на ПДУ, светодиод замигает и погаснет.
Через 3 секунды светодиод снова включится, что означает Вы успешно выбрали режим работы.

Для очистки выбранного режима работы - нажмите на кнопку обучения на приемнике 8 и более раз. После этого светодиод несколько раз будет мигать и отключится.

Основные характеристики:
◦ Напряжение питания приемника: 12 V
◦ Напряжение питания пульта: 2 х CR2016
◦ Напряжение нагрузки: 220 VAC переменное, 30 VCD постоянное
◦ Максимальный ток нагрузки: 10 А
◦ Рабочая частота: 433 MHz
◦ Радиус действия: 10...20 m, до 100 m на открытом пространстве
◦ Размеры приемника: 40 x 40 x 25 mm
◦ Размеры пульта: 35 x 30 mm

Обозначение контактов на клеммнике приемника:
◦ Питание модуля:
  □ V+ Положительный потенциал питания 12 V
  □ V- Отрицательный потенциал питания (Земля)
◦ Коммутация нагрузки:
  □ NO Нормально замкнутый (закрытый) контакт по отношению к COM
  □ COM Общий контакт для NO или NC
  □ NC Нормально разомкнутый (открытый) контакт по отношению к COM

* ПДУ - пульт дистанционного управления
** Под термином "реле соединяется" имеется ввиду замыкание контактов NO-COM на плате приемника. Между этими контактами в разрыв цепи обычно подключают нагрузку. Пример смотрите на фото.
