Модуль 7-и сегментного 4 разрядного индикатора на I2C драйвере TM1637

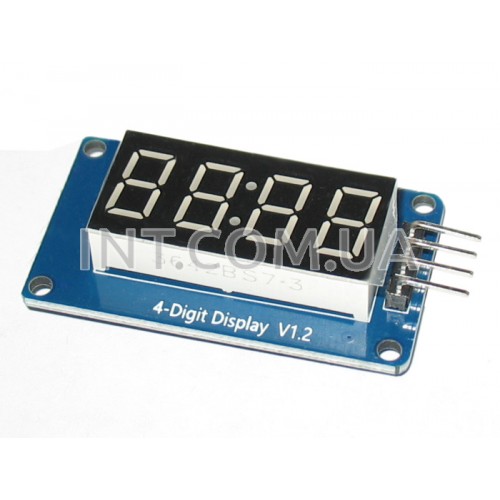

   Модуль светодиодного 7-и сегментного 4-х разрядного индикатора диагональю 0.36". Основа модуля - I2C-драйвер TM1637. Данный модуль удобно применять в качестве отображения времени. Особенность модуля в разделителе 2-х разрядов - символе двоеточия. Благодаря применению драйвера TM1637 возможна регулировка яркость дисплея по 8-и уровням. Данные для отображения на индикаторе должны передаваться по шине I2C. Крепление модуля производится 4-я винтами M2 (в комплект не входят).

Основные характеристики:
◦ Напряжение питания: 3.3 ... 5.0 V
◦ Ток потребления: 30 ... 80 mA
◦ Диагональ индикатора: 0.36"
◦ Количество разрядов: 4
◦ Цвет сегментов: красный
◦ Подключение индикатора: общий анод (ОА)
◦ Регулировка яркости: 8 уровней
◦ I2C интерфейс
◦ Логические уровни: 5V или 3.3V
◦ Размеры: 42 x 24 x 12 mm

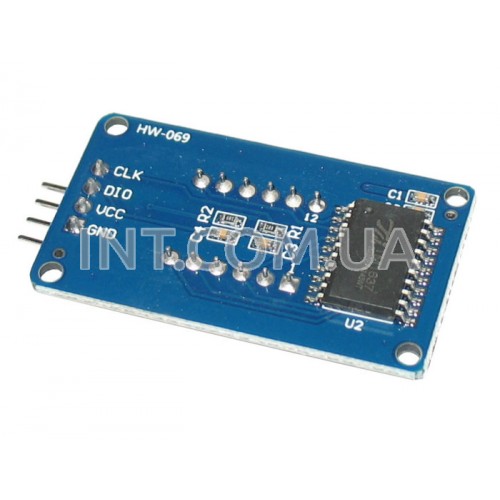

Обозначение выводов:
SLC - тактирование, интерфейса шины I2C
SDA - данные, интерфейса шины I2C
VCC - подача положительного потенциала питания 3.3 ... 5.0 V
GND - общий провод, нулевой потенциал
