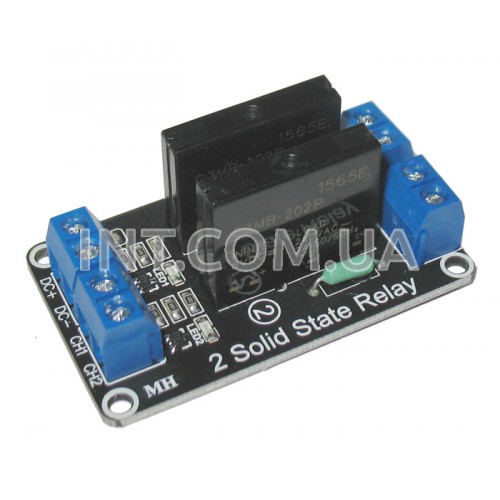

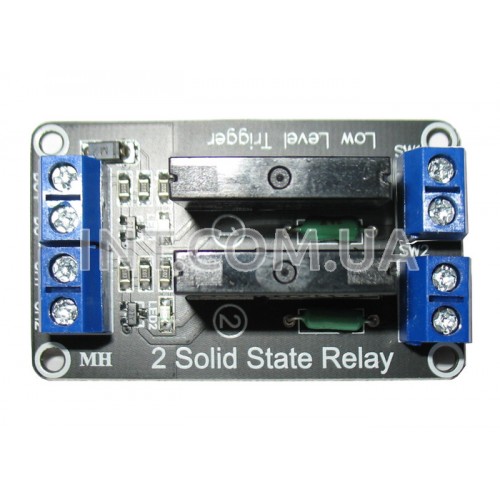

Модуль реле G3MB-202P, 2 канала

  Модуль 2-х канального реле построен на основе 2-х реле Omron G3MB-202P. Предназначен для коммутации нагрузки напряжением до 240VАС и током до 2А. Для коммутации должен быть приложен сигнал низкого уровня. Каждое реле содержит одну группу контактов на замыкание. Предусмотрен светодиод для индикации включенного (замкнутого) состояния.
  Применяется для включения/отключения электрических приборов в которых для питания применяется напряжение переменного тока.

Основные характеристики:
◦ Напряжение питания: 5 VDC
◦ Коммутируемое напряжение: 100 ... 240 VAC
◦ Коммутируемый ток (max): 2А
◦ Количество каналов: 2
◦ Производитель реле: OMRON
◦ Активный уровень TTL: низкий (Low)
◦ Индикация включения реле: светодиод
◦ Габаритные размеры 55 х 35 х 25 mm

Обозначение контактов:
◦ DC+ Положительный потенциал питания (+) низковольтной части модуля
◦ DC- Отрицательный потенциал питания (-) низковольтной части модуля
◦ СН1 Управляющий вход реле 1
◦ СН2 Управляющий вход реле 2
◦ SW Контакты для подключения управляемой нагрузки
