Модуль защиты 2-х Li-Ion аккумуляторов 18650 / BMS-2S / Imax=5A, U=7.4V...8.4V, D=18mm

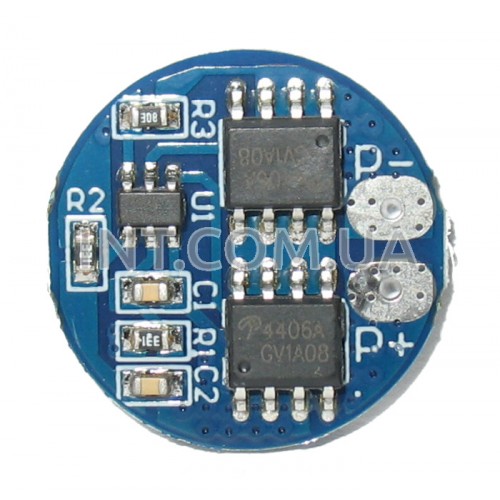

  Модуль (плата) защиты 2-х последовательно включенных Li-Ion аккумуляторов типоразмера 18650.

Функции модуля:
◦ Защита от КЗ
◦ Защита от глубокого разряда
◦ Защита от перезаряда

Обратите внимание - в данном модуле НЕТ функции зарядного устройства! Для заряда аккумуляторов нужно внешнее зарядное устройство.

Обратите внимание - в данном модуле НЕТ функции балансировки !

Характеристики:
Напряжение заряда: 7.8...8.4 V
◦ Максимальное напряжения заряда одного аккумулятора: 4.25...4.35 V
◦ Срабатывание защиты при напряжении разряда одного аккумулятора: 2.5...3.0 V
◦ Количество АКБ: 2
◦ Максимальный ток заряда/разряда: 5 A
◦ Ток покоя не превышает: 10 mkA
◦ Размеры модуля: D=18mm, H=4mm

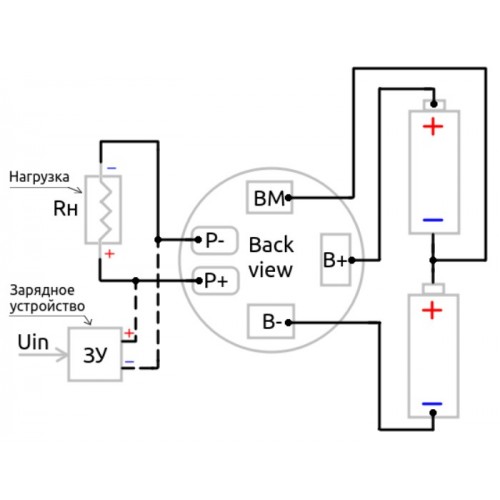

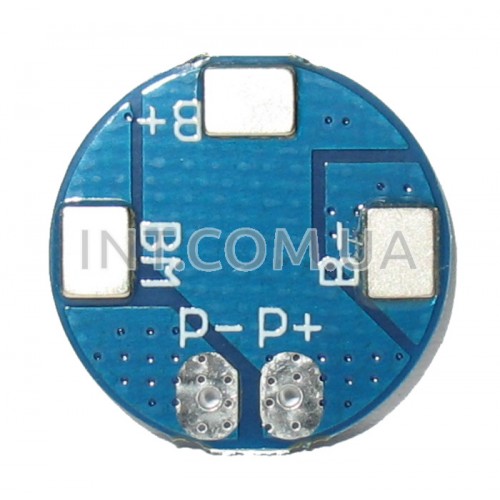

Описание выводов:
◦ B+ Положительный потенциал АКБ 1
◦ B- Отрицательный потенциал АКБ 2
◦ BM Подключение к средней точи соединения двух АКБ (- АКБ 1 и + АКБ 2)
◦ P+ Положительный потенциал подключаемой нагрузки или внешнего ЗУ
◦ P- Отрицательный потенциал подключаемой нагрузки или внешнего ЗУ

АКБ - аккумуляторная батарея или просто аккумулятор
ЗУ - зарядное устройство
