Повышающий DC-DC преобразователь 150W на UC3843 / Uin=10...32V, Uout=35...60V, Iout(max)=4A

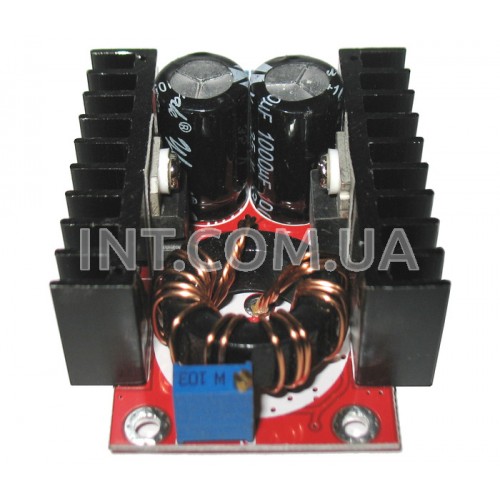

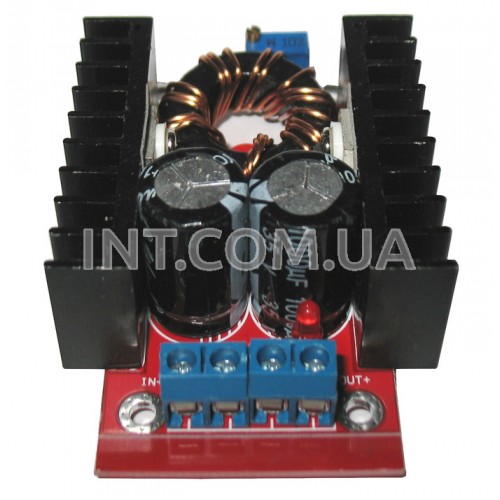

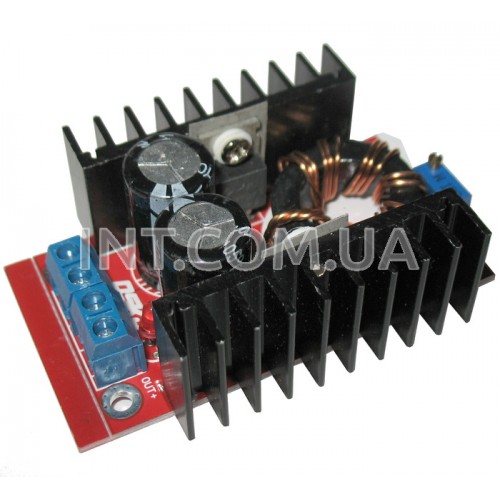

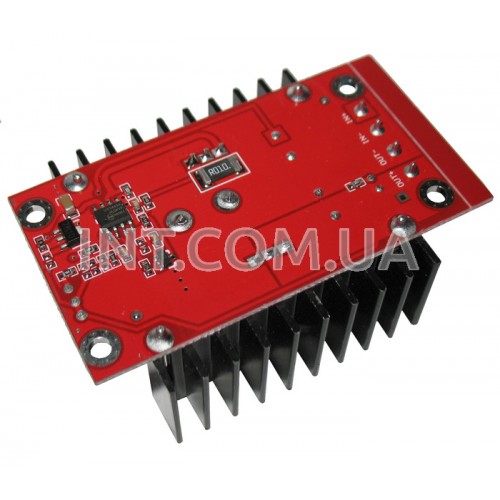

  Повышающий DC-DC преобразователь с регулировкой выходного напряжения. Выполнен на микросхеме UC3843. Выходной каскад выполнен на внешнем полевом транзисторе закрепленном на радиаторе. Выходной (составной) диод Шоттки закреплен (в корпусе ТО220) на втором радиаторе. Подстроечным многооборотным резистором можно настраивать выходное стабилизированное напряжение. Выходное напряжение не может быть меньше входного.

Основные характеристики:
◦ Входное напряжение: 10 ... 32 V
◦ Выходное напряжение: 35 ... 60 V
◦ Выходной ток (max): 4 А (зависит от выходного напряжения)
◦ КПД: до 94 %
◦ Частота преобразования: 120 KHz
◦ Гальваническая развязка: нет
◦ Размеры: 65x57x25 mm

Обратите внимание: защиты от короткого замыкания и неправильной полярности нет !
