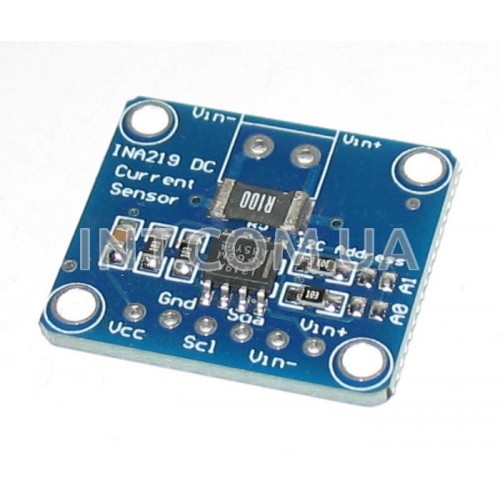

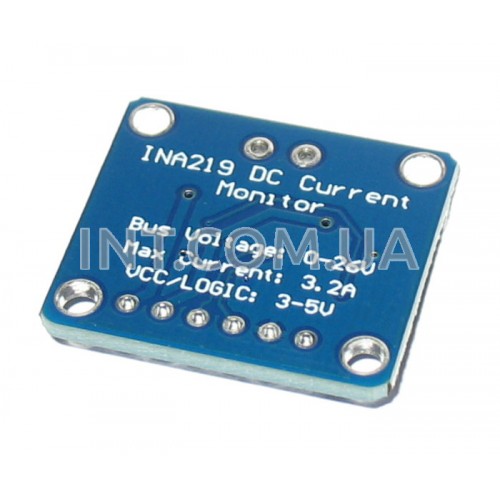

Модуль датчика тока и напряжения INA219

  Модуль цифровой датчика тока и напряжения INA219 предназначен для измерения постоянного тока, постоянного напряжения и потребляемой мощности. Модуль выполнен на микросхеме INA219 - измерителе тока и напряжения с нулевым дрейфом и обладает высокой точностью измерений. Встроенный сигма-дельта АЦП разрядностью 12 бит позволяет программно переключать делители входа измерения тока. Это позволяет автоматически переключать полярность измерения. Данные передаются по I2C интерфейсу. Предусмотрена возможность изменения I2C адреса, что позволяют подключить на одну шину несколько модулей. Изменить адрес можно при помощи закорачивание контактов А0 и А1. Для увеличения точности измерений предусмотрен регистр калибровки.

Характеристики:
◦ Максимальное измеряемое напряжение: 26V
◦ Максимальный измеряемый ток: 3.2А
◦ Напряжение питания модуля: 3...5V
◦ Собственный потребляемый ток: 1 mA
◦ Усреднение из 128 выборок для фильтрации
◦ Автоматическое изменение полярности
◦ Интерфейс передачи данных: I2C
◦ Диапазон рабочих температур: -40 ... +85 °C
◦ Размеры: 23х20 mm
