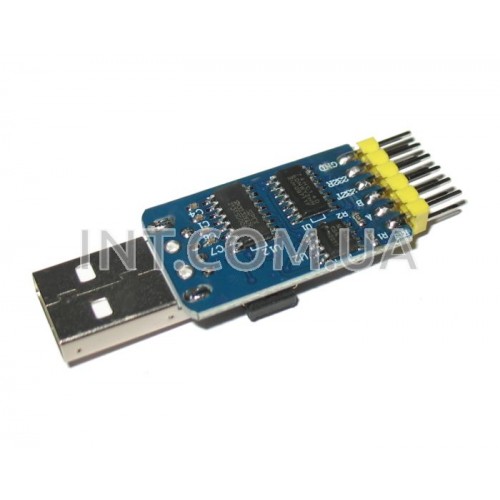

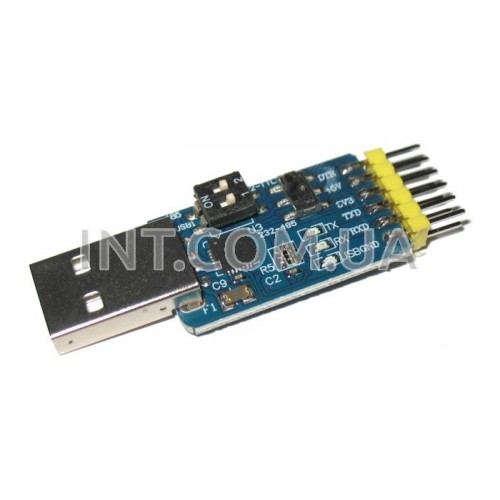

Преобразователь интерфейсов USB, UART, RS232, RS485 на CP2102 (6 в 1) / USB-A.

  Универсальный переходник (конвертер) последовательных интерфейсов предназначен для подключения к USB порту компьютера различных устройств с интерфейсами UART, RS232 и RSR485. Объединение всех перечисленных интерфейсов в одной плате позволило создать универсальное устройство. Данный переходник позволяет транслировать данные как с USB интерфейса так и между интерфейсами. Подключение к USB происходит через штекер типа USB-A установленный на плате модуля.
  Выполнен на популярном и надежном контроллере CP2102. Также применены дополнительные микросхемы:
SP3232 — конвертер RS232 в TTL с генерацией отрицательного напряжения;
74HC14 — набор из 6 инверторов (установлен для работы RS485);
MAX485 — дифференциальный приемопередатчик RS485;

Переходник работает в 6 режимах преобразования:
◦ USB в UART (TTL)
◦ USB в RS232
◦ USB в RS485
◦ UART (TTL) в RS232
◦ UART (TTL) в RS485
◦ RS232 в RS485
Выбор режима преобразования выполняется при помощи нескольких переключателей, установленных на плате.

Входы и выходы (PLS 6x2):
DTR | +5V | +3.3V | TXD (для UART) | RXD (для UART) | GND
RTS | A (для RS485) | B (для RS485) | 232T (для RS232) | 232R (для RS232) | GND

Особенности:
◦ Напряжение питания: 5V
◦ Выходные интерфейсы:
  □ UART (TTL)
  □ RS232
  □ RS485
◦ Напряжения TTL: 5V, 3.3V
◦ Скорость обмена: 300 bps ... 1.5 Mbps
◦ Защита в виде термопредохранителя на 500 mA по цепи питания USB
◦ Поддержка ОС: Windows 98SE, 2000, XP, Vista, Window7, Mac OS 9, Mac OS X, Linux 2.40
◦ Размеры переходника: 35 x 18 mm
