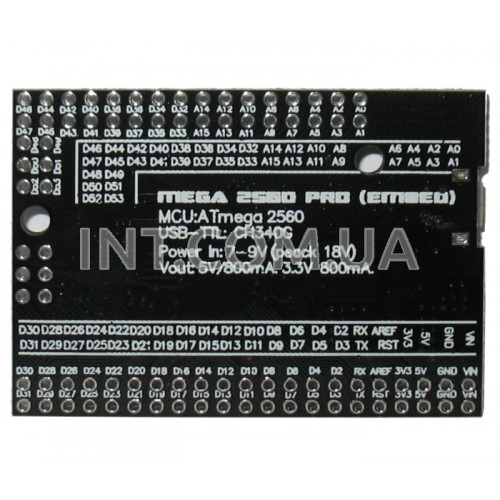

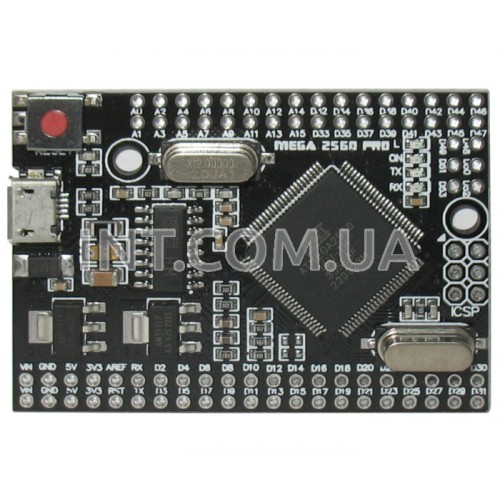

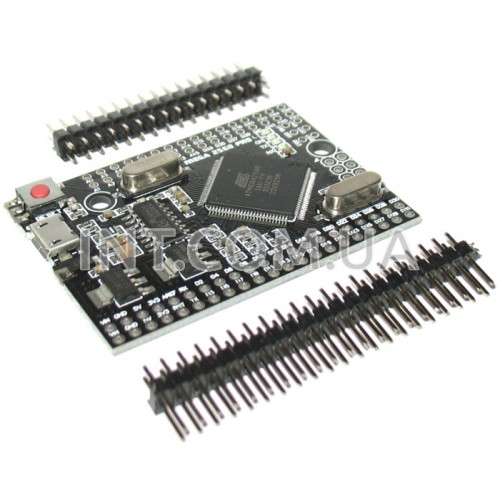

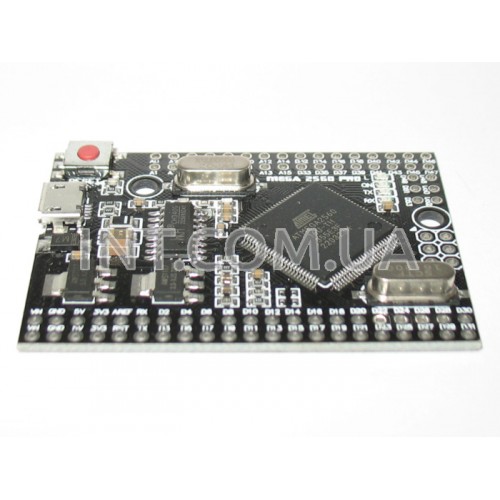

Отладочная плата Arduino Mega 2560 Pro Mini / ATmega2560-16U / CH340 / USB micro

  Arduino Mega 2560 Pro Mini - миниатюрная arduino плата которая раскрывает возможности 8-и разрядных AVR микроконтроллеров. Установлен микроконтроллер ATmega2560 с большими объемами памяти, богатой внутренней периферией и множеством линий ввода/вывода. Основное преимущество данной платы по сравнению с Arduino Mega 2560 - очень компактный размер. Тем не менее, на плате установлен базовый набор компонентов для поддержки работоспособности микроконтролера ATmega2560.

  В контроллер установлен бутлодер, что позволяет записывать прошивку непосредственно через USB порт, без применения отдельных программаторов. Подключение к ПК производится через разъем USB micro. USB интерфейс выполнен на микросхеме CH340.

  Питание платы может осуществляться двумя способами:
- Через USB micro при подключении к ПК
- Через внешний источник питания, имеющий напряжение 7...12 V с низким уровнем пульсаций;
Стабилизация внешнего источника выполняется при помощи схемы интегрального линейного стабилизатора AMS1117-5.0 или аналогичного.

  Arduino — это электронный конструктор и удобная платформа прототипирования электронных устройств. Ресурсов Arduino вполне достаточно для большинства задач, которые возникают в любительской электронике.

Основные характеристики:
Микроконтроллер:
◦ Микроконтроллер .... ATmega2560
◦ Частота Fcpu ............ 16 MHz
◦ Внутр. RC генер. ...... +
◦ Flash (KBytes) ........... 256 (8 KB для бутлодера)
◦ RAM (KBytes) ............ 8
◦ EEPROM (KBytes) .... 4
◦ Таймеры ................... 2 x 8 bit, 4 x 16 bit
◦ АЦП ........................... 10 bit, 16 каналов
◦ ЦАП ........................... -
◦ Аналог. компаратор ... +
◦ Интерфейсы ............. 4 x USART / SPI / TWI / I2C / JTAG
◦ Линий в/в .................. 86
◦ Питание Vcc ............. 1,8 ... 5,5 V
◦ Корпус ....................... TQFP100

Плата:
Плата содержит базовый набор компонентов для поддержки работы микроконтроллера. Для начала работы с ней, достаточно подключить ее к ПК, либо подать питание от внешнего источника.
◦ Разъем USB micro
◦ 4 светодиода:
  □ TX передача по USART
  □ RX прием по USART
  □ L пользовательский
  □ ON индикация подачи питания
◦ Кнопка для сброса
◦ Кварцевый резонатор 16 MHz
◦ Размеры 55 x 40 mm
