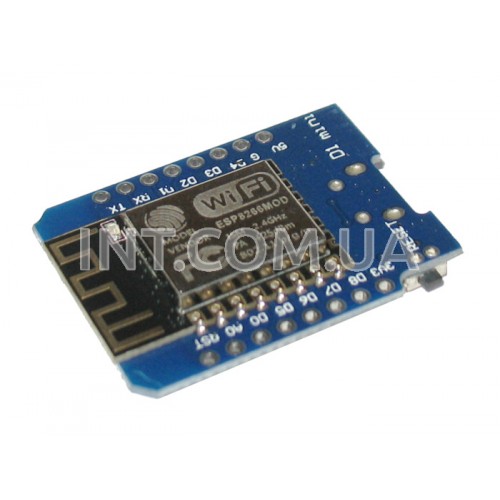

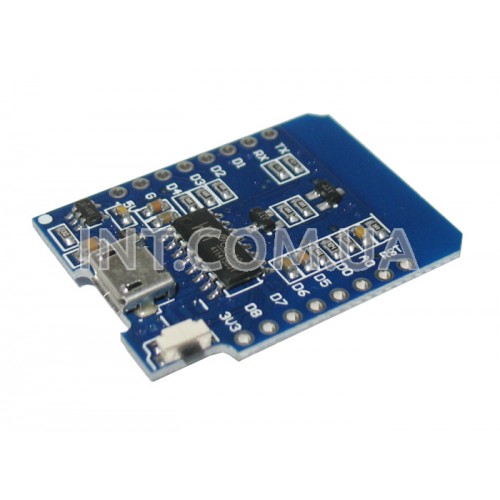

Отладочная плата ESP8266 Wemos D1 Mini Wi-Fi, аналог NodeMcu Lua Wi-Fi / CH340 / USB micro

  Миниатюрная плата ESP8266 ESP-12E WeMos-MINI на 32-х разрядном микроконтроллере ESP8266 (версия ESP-12E) выполненная в форме модуля. Основное применение данной платы - протитипирование и разработка устройств работающих в сети Wi-Fi. По сути это Wi-Fi - UART мост. На плате реализован преобразователь USB - UART, на микросхеме CH340. Питание микроконтроллера оставляет 3.3 V. Соответственно уровень логической единицы "1" на портах составляет 3.3 V. Кроме того не стоит забывать, что в таком случае максимальный уровень амплитуды напряжения подаваемый на АЦП канал также составляет 3.3 V.

  На плате установлены все минимально необходимые компоненты для ее работы: микроконтроллер, стабилизатор питания, преобразователь USB - UART, разъем USB micro, кнопка сброса, светодиод, выведены контактные площадки под PLS гребенки. С завода-изготовителя плата поставляется с встроенной прошивкой NodeMCU которая предполагает написание микропрограмм на языке программирования Lua. Но возможна и установка другой, совместимой прошивки с данной платой. Загрузка пользовательских микропрограмм возможна как через USB, так и через Wi-Fi.

  Микроконтроллер работает на частотах 80 или 160 MHz, имеет 80 KB ОЗУ для хранения данных и 32 KB ОЗУ для инструкций, 4 MB встроенной флеш памяти для хранения прошивки, располагает распространенными интерфейсами такими как: SPI, I2C, UART. Есть поддержка ШИМ. Есть встроенный АЦП разрядностью 10 bit, но доступен один аналоговый вход.

Основные характеристики:
◦ Питание платы: от USB micro или внешнее (до 9 V)
◦ Микроконтроллер .... ESP8266
◦ Частота Fcpu ............ 80/160 MHz
◦ Flash (MBytes) ........... 4
◦ RAM data (KBytes) ............ 80
◦ RAM instruction (KBytes) ............ 32
◦ Таймеры ................... +
◦ АЦП ........................... +
◦ Поддержка стандартов Wi-Fi сетей: 802.11 b / g / n
◦ Поддержка режимов: STA / AP / STA + AP
◦ Встроенный стек протоколов TCP / IP
◦ Установлен разъем USB micro
◦ 1 пользовательский светодиод (подключен к GPIO2)
◦ Размеры: 35 x 30 mm
