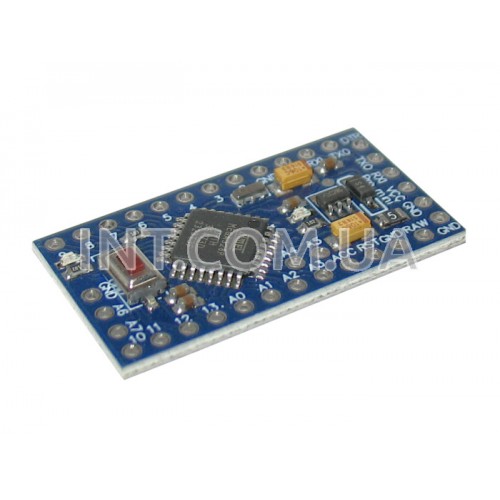

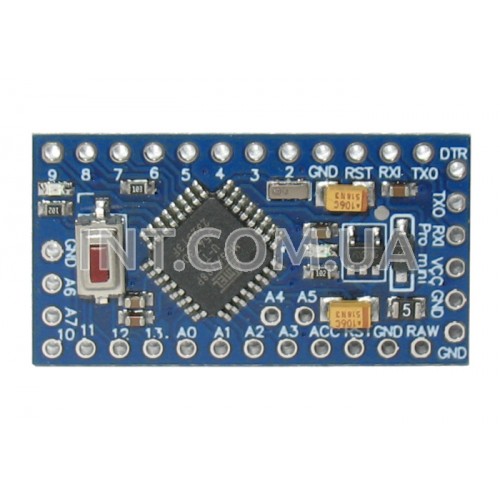

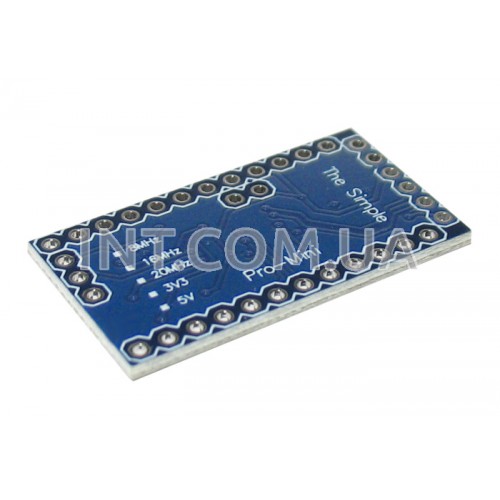

Отладочная плата Arduino Pro Mini / ATmega328 / с не распаянными ножками

  Arduino Pro Mini - миниатюрная плата, которая является близким аналогом Arduino Nano. Не совместима с arduino-шилдами из за уменьшенного размера. Работает на микроконтроллере ATmega328P. В контроллер установлен бутлодер, что позволяет записывать прошивку непосредственно через USB порт, без применения отдельных программаторов.

  Обратите внимание - так как на плате отсутствует отдельная микросхема-конвертор USB-UART как в Arduino Nano или Arduino UNO, то для прошивки данной платы нужен преобразователь интерфейса USB-UART в виде отдельного модуля. Это может быть модуль на CP2102 (000011421, 000011420), PL2303 (000015678), CH340 или распространенной микросхеме FT232 (000016974). Соответственно подключение к ПК производится через такой отдельный переходник. Подключение переходника выполняется к контактам TX, RX, GND, VCC данной платы. Эти контакты также можно применять как обычный RS232 интерфейс.

  Плата не имеет отдельного разъёма питания. Предусмотрены отдельные выводы для подачи стабилизированного напряжения 5 или 9 V от внешнего источника питания и желательно с низким уровнем пульсаций.

  Arduino — это электронный конструктор и удобная платформа прототипирования электронных устройств. Ресурсов Arduino вполне достаточно для большинства задач, которые возникают в любительской электронике.

Основные характеристики:
Микроконтроллер:
◦ Микроконтроллер .... ATmega328
◦ Частота Fcpu ............ 16 MHz
◦ Внутр. RC генер. ...... +
◦ Flash (KBytes) ........... 32
◦ RAM (KBytes) ............ 2
◦ EEPROM (KBytes) .... 1
◦ Таймеры ................... 2 x 8 bit, 1 x 16 bit
◦ АЦП ........................... 10 bit, 8 каналов
◦ ЦАП ........................... -
◦ Аналог. компаратор ... +
◦ Интерфейсы ............. USART / SPI / TWI / I2C
◦ Линий в/в .................. 23
◦ Питание Vcc ............. 1,8 ... 5,5 V
◦ Корпус ....................... TQFP32 (QFN32)

Плата:
Плата содержит все, необходимое для поддержки работы микроконтроллера. Для начала работы с ней, достаточно подключить ее к ПК через отдельный преобразователь интерфейса USB-UART.
◦ 4 контакта для подключения к ПК через преобразователь USB-UART
◦ 2 светодиода:
  □ LD1 питание платы
  □ LD2 пользовательский
◦ 1 кнопка для сброса платы
◦ Кварцевый резонатор: 16 MHz
◦ Размеры: 33 x 18 mm
