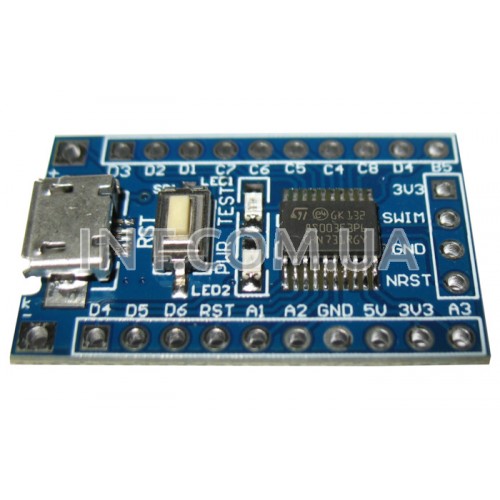

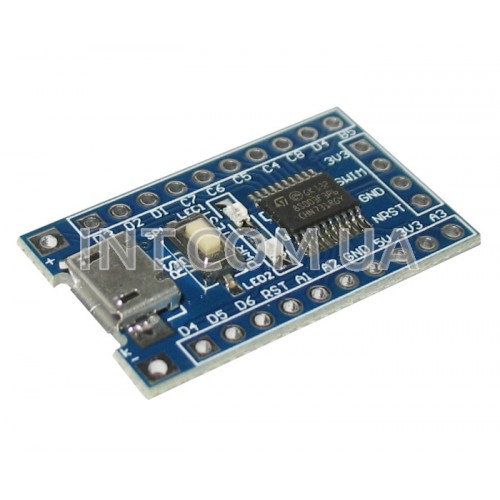

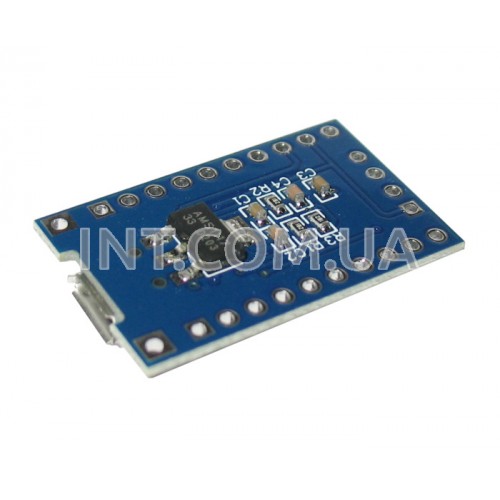

Отладочная плата STM8S003F3P6 / DIP20, 30x20mm

  Отладочная плата на базе 8-и разрядного микроконтроллера STM8S003F3P6 Гарвадской архитектуры. Плата предназначена для оценки возможностей данных микроконтроллеров, создания собственных решений на ее основе или на основе данной серии контроллеров. Может рассматриваться как альтернативный вариант микроконтроллерам AVR и платформе Arduino. Для работы с контроллером нужен внешний программатор, например ST-Link. Удобна для макетных плат.

  Обратите внимание, в некоторых платах вывод GND, разъёма подключения программатора может быть не соединен с общим проводом (GND) микроконтроллера. В таком случае необходимо соединить перемычкой вывод GND разъёма программатора с любым другим контактом GND. Данная особенность зависит от версии платы.

Основные характеристики:
Микроконтроллер:
◦ Микроконтроллер .... STM8S003F3P6 (8 bit)
◦ Частота Fcpu ............ 16 MHz
◦ Внутр. RC генер. ...... + (128 kHz, 16 MHz)
◦ Flash (KBytes) ........... 8
◦ RAM (KBytes) ............ 1
◦ EEPROM (Bytes) .... 128
◦ Таймеры ................... 1 x 16 bit advanced control, 1 x 16 bit general purpose, 1 x 8 bit basic
◦ АЦП ........................... 1 x 8 bit, 5 каналов
◦ ЦАП ........................... -
◦ Аналог. компаратор ... -
◦ Интерфейсы ............. 1 x USART / 1 x SPI / 1 x I2C
◦ Линий в/в .................. 16
◦ Питание Vcc ............. 2,95...5,5 V
◦ Корпус ....................... TSSOP20

Плата:
◦ 2 светодиода:
  □ PWR
  □ TEST
◦ 1 кнопка для сброса
◦ Питание от USB или от внешнего источника.
