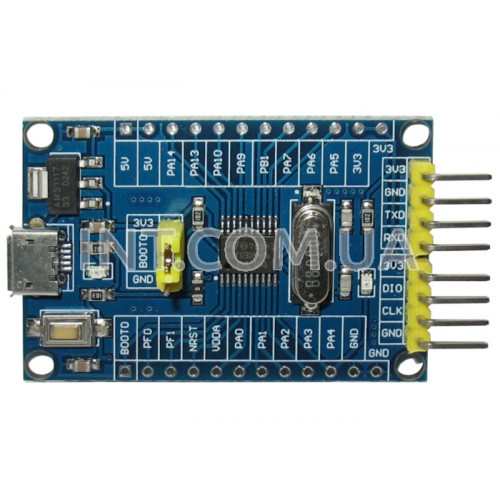

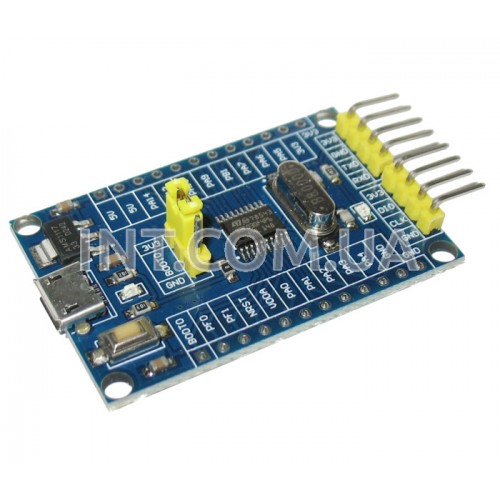

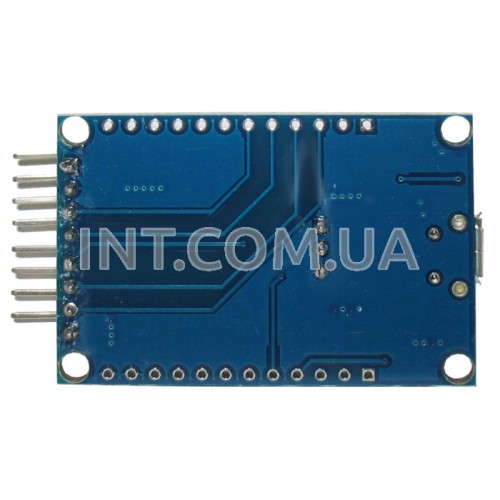

Отладочная плата STM32F030F4P6 / DIP24, 50x30mm

  Отладочная плата на базе 32-х разрядного ARM микроконтроллера STM32F030F4P6. Плата предназначена для оценки возможностей данных микроконтроллеров, создания собственных решений на ее основе или на основе данной серии контроллеров. Для работы с контроллером нужен внешний программатор, например ST-Link. Удобна для макетных плат.

  На плате выведены отдельные контакты для подключения программатора ST Link и USART.
Также на плате установлен джампер BOOT для выбора варианта загрузки прошивки (микропрограммы):
Загрузка прошивки через интерфейс:
◦ SWD - джампер должен быть установлен;
◦ USART - джампер нужно снять.

Основные характеристики:
Микроконтроллер:
◦ Микроконтроллер .... STM32F030F4P6 (32 bit)
◦ Частота Fcpu ............ 48 MHz
◦ Внутр. RC генер. ...... + (8 MHz, 40 kHz)
◦ Flash (KBytes) ........... 16
◦ RAM (KBytes) ............ 4
◦ EEPROM (KBytes) .... -
◦ Таймеры ................... 1 x 16 bit advanced control, 4 x 16 bit general purpose
◦ АЦП ........................... 1 x 12 bit, 9 каналов
◦ ЦАП ........................... -
◦ Аналог. компаратор ... -
◦ Интерфейсы ............. 1 x USART / 1 x SPI / 1 x I2C / SWD
◦ Линий в/в .................. 16
◦ Питание Vcc ............. 2,4 ... 3,6 V
◦ Корпус ....................... TSSOP20

Плата:
◦ 2 светодиода:
  □ PWR
  □ TEST
◦ Кварцевые резонаторы: есть посадочное место, не установлен
◦ 1 кнопка для сброса
◦ Джампер для выбора варианта загрузки прошивки (микропрограммы)
◦ Питание от USB или от внешнего источника 3.3 V
◦ Отдельные контакты для подключения программатора ST Link и USART.
