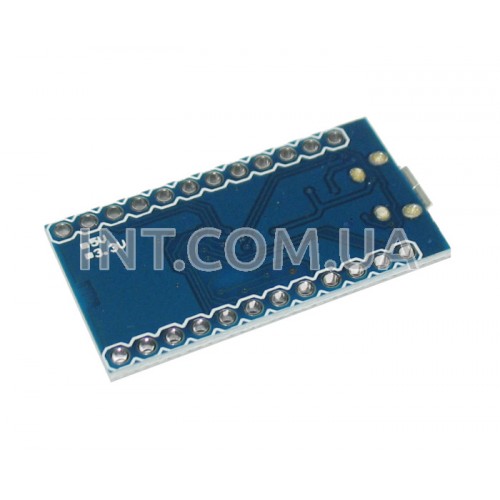

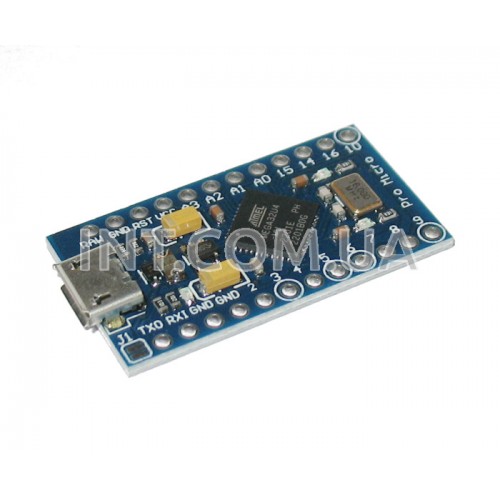

Отладочная плата Arduino Pro Micro / ATmega32U4 / HW USB / USB micro

  Миниатюрная плата Arduino Pro Micro на микроконтроллере ATmega32U4 с аппаратным USB интерфейсом. Эта плата является аналогом Arduino Leonardo - так же работает на чипе ATmega32U4 но не совместима с arduino-шилдами из уменьшенного размера. В контроллер установлен бутлодер, что позволяет записывать прошивку непосредственно через USB порт, без применения отдельных программаторов. Плата не имеет отдельного разъёма питания. Подключение к ПК производится через разъем micro-USB. USB интерфейс аппаратный и реализован в самом микроконтроллере. Это позволяет организовать стандартные USB-профили, например смоделировать клавиатуру, мышь, флэш-накопитель, а также разработать устройство со своим профилем. При подключении к ПК данная плата может распознаваться не только как виртуальный COM-порт, но и как USB HID-устройство.

  Питание платы может осуществляться двумя способами:
- Через micro-USB при подключении к ПК;
- Через внешний источник питания, имеющий напряжение 7...12 V с низким уровнем пульсаций
Стабилизация внешнего источника выполняется при помощи схемы интегрального линейного стабилизатора MIC5219 или аналогичного.

  Основные отличия Arduino Pro Micro от Arduino Nano:
◦ Количество аналоговых выводов в 2 раза больше (в micro 12, в nano 6);
◦ Количество цифровых выводов больше (в micro 20, в nano 14);
◦ Добавлен еще один канал ШИМ (в micro 7, в nano 6);
◦ Память ОЗУ (SRAM) немного больше (в micro 2.5 KB, в nano 2 KB);

  Arduino — это электронный конструктор и удобная платформа прототипирования электронных устройств. Ресурсов Arduino вполне достаточно для большинства задач, которые возникают в любительской электронике.

Основные характеристики:
Микроконтроллер:
◦ Микроконтроллер .... ATmega32U4
◦ Частота Fcpu ............ 16 MHz
◦ Внутр. RC генер. ...... +
◦ Flash (KBytes) ........... 32
◦ RAM (KBytes) ............ 2.5
◦ EEPROM (KBytes) .... 1
◦ Таймеры ................... 1 x 8 bit, 2 x 16 bit, 1 x 10 bit
◦ АЦП ........................... 10 bit, 12 каналов, дифф. входы с прогр. коэфф. усил.
◦ ЦАП ........................... -
◦ Аналог. компаратор ... +
◦ Интерфейсы ............. USART / USB / SPI / TWI / I2C / JTAG
◦ Линий в/в .................. 26
◦ Питание Vcc ............. 2,7 ... 5,5 V
◦ Корпус ....................... QFN44

Плата:
Плата содержит необходимый минимум для поддержки работы микроконтроллера. Для начала работы с ней, достаточно подключить ее к ПК, либо подать питание от внешнего источника.
◦ Разъем micro-USB
◦ 3 светодиода:
  □ индикация питания
  □ передача по USART
  □ прием по USART
◦ Кварцевый генератор: 16 MHz
◦ Размеры: 33 x 18 mm
