Программатор PIC K150 ICSP USB
Товара нет в наличии.
Артикул: 000016232
Наличие: Нет на складе
Наличие: Нет на складе
Цена: 406.90 грн.
USB программатор PIC K150 ICSP поддерживает более 200 моделей PIC микроконтроллеров следующих серий: 10, 12C, 12F, 16C, 16F, 18. И в корпусах от 6-и до 40 выводных. Данный программатор достаточно известен в среде радиолюбителей. Собран на микроконтроллере PIC16F628A. USB соединение с ПК выполнено на PL2303 микросхеме-мосте USB-UART.
Интерфейс подключения к ПК: USB. Интерфейс для подключения к МК предполагает либо установку микроконтроллера в ZIF панельку либо подключение программатора к целевому устройству через ICSP интерфейсный кабель. ICSP (интерфейс внутрисхемного программирования) это 6-и контактный разъем, для подключения программатора к целевому устройству, на котором установлен/впаян программируемый микроконтроллер. ICSP шлейф в комплект поставки не входит !

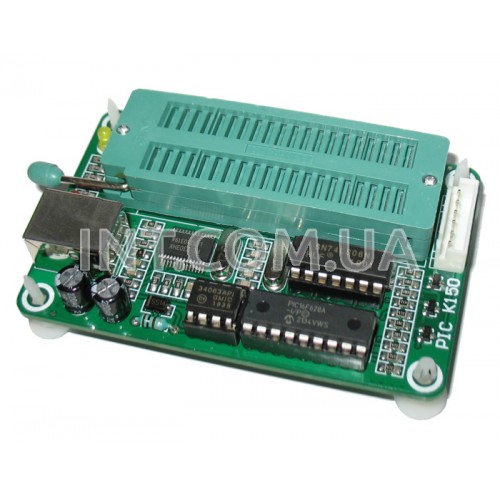

PIC K150 ICSP оснащен 40-контактной ZIF панелькой с нулевым усилием для установки микроконтроллера непосредственно на плату программатора.
Для работы с PIC K150 ICSP часто рекомендуют применять программу DIY K150. В этой программе есть окно в котором отображается как правильно устанавливать программируемый микроконтроллер в ZIF панель. Но также можно применять и любые другие программы для работы с данным программатором. При подключении PIC K150 ICSP к ПК засветится светодиод красного цвета. Возможно ОС не удастся найти драйвер для PL2303 микросхемы USB-UART моста. В таком случае его нужно найти в интернете и установить вручную.

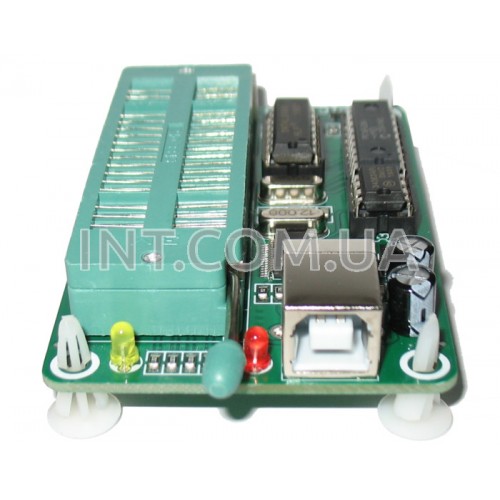

Конструктивно PIC K150 ICSP выполнен на печатной плате из фольгированного стеклотекстолита, с защитной маской. По периметру платы установлены 4 пластиковые стойки. Питание программатора осуществляется через USB-порт ПК.
Поддерживаемые ОС: Windows 98, 2000, NT, XP, 7.
Комплектация:
◦ Программатор PIC K150 ICSP
◦ Кабель USB-A - USB-B
Размеры: 85 x 50 x 15mm
Поддерживаются следующие модели PIC микроконтроллеров:
◦ 10 Series: PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222;
◦ 12C Series: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12C671, PIC12C672, PIC12CE518, PIC12CE519, PIC12CE673, PIC12CE674;
◦ 12F Series: PIC12F508, PIC12F509, PIC12F629, PIC12F635, PIC12F675, PIC12F683;
◦ 16C Series: PIC16C505, PIC16C554, PIC16C558, PIC16C61, PIC16C62, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64, PIC16C64A, PIC16C65, PIC16C65A, PIC16C65B, PIC16C66, PIC16C66A, PIC16C67, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16C71, PIC16C71A, PIC16C72, PIC16C72A, PIC16C73, PIC16C73A, PIC16C73B, PIC16C74, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16C710, PIC16C711, PIC16C712, PIC16C716, PIC16C745, PIC16C765,
PIC16C773, PIC16C774, PIC16C83, PIC16C84;
◦ 16F Series: PIC16F505, PIC16F506, PIC16F54, PIC16F57, PIC16F59, PIC16F627,PIC16LF627A, PIC16F627A, PIC16F628, PIC16LF628A, PIC16F628A, PIC16F630, PIC16F631, PIC16F631-1, PIC16F636, PIC16F636-1, PIC16F639, PIC16F639-1, PIC16F648A, PIC16F676, PIC16F677, PIC16F677-1, PIC16F684, PIC16F685, PIC16F685-1, PIC16F687, PIC16F687-1, PIC16F688, PIC16F689, PIC16F689-1, PIC16F690, PIC16F690-1, PIC16F716, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F83, PIC16F84, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16LF873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A;
◦ 18 Series: PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320, PIC18F2321, PIC18F2515, PIC18F2520, PIC18F2525, PIC18F2550, PIC18F2580, PIC18F2585, PIC18F4210, PIC18F2331, PIC18F2450, PIC18F2455, PIC18F2480, PIC18F2510, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F4220, PIC18F4320, PIC18F6525, PIC18F6621, PIC18F8525, PIC18F8621, PIC18F2331, PIC18F2431, PIC18F4331, PIC18F4431, PIC18F2455, PIC18F2550, PIC18F4455, PIC18F4550, PIC18F4580, PIC18F2580, PIC18F2420, PIC18F2520, PIC18F2620, PIC18F6520, PIC18F6620, PIC18F6720, PIC18F6585, PIC18F6680, PIC18F8585, PIC18F8680.
Интерфейс подключения к ПК: USB. Интерфейс для подключения к МК предполагает либо установку микроконтроллера в ZIF панельку либо подключение программатора к целевому устройству через ICSP интерфейсный кабель. ICSP (интерфейс внутрисхемного программирования) это 6-и контактный разъем, для подключения программатора к целевому устройству, на котором установлен/впаян программируемый микроконтроллер. ICSP шлейф в комплект поставки не входит !
PIC K150 ICSP оснащен 40-контактной ZIF панелькой с нулевым усилием для установки микроконтроллера непосредственно на плату программатора.
Для работы с PIC K150 ICSP часто рекомендуют применять программу DIY K150. В этой программе есть окно в котором отображается как правильно устанавливать программируемый микроконтроллер в ZIF панель. Но также можно применять и любые другие программы для работы с данным программатором. При подключении PIC K150 ICSP к ПК засветится светодиод красного цвета. Возможно ОС не удастся найти драйвер для PL2303 микросхемы USB-UART моста. В таком случае его нужно найти в интернете и установить вручную.
Конструктивно PIC K150 ICSP выполнен на печатной плате из фольгированного стеклотекстолита, с защитной маской. По периметру платы установлены 4 пластиковые стойки. Питание программатора осуществляется через USB-порт ПК.
Поддерживаемые ОС: Windows 98, 2000, NT, XP, 7.
Комплектация:
◦ Программатор PIC K150 ICSP
◦ Кабель USB-A - USB-B
Размеры: 85 x 50 x 15mm
Поддерживаются следующие модели PIC микроконтроллеров:
◦ 10 Series: PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222;
◦ 12C Series: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12C671, PIC12C672, PIC12CE518, PIC12CE519, PIC12CE673, PIC12CE674;
◦ 12F Series: PIC12F508, PIC12F509, PIC12F629, PIC12F635, PIC12F675, PIC12F683;
◦ 16C Series: PIC16C505, PIC16C554, PIC16C558, PIC16C61, PIC16C62, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64, PIC16C64A, PIC16C65, PIC16C65A, PIC16C65B, PIC16C66, PIC16C66A, PIC16C67, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16C71, PIC16C71A, PIC16C72, PIC16C72A, PIC16C73, PIC16C73A, PIC16C73B, PIC16C74, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16C710, PIC16C711, PIC16C712, PIC16C716, PIC16C745, PIC16C765,
PIC16C773, PIC16C774, PIC16C83, PIC16C84;
◦ 16F Series: PIC16F505, PIC16F506, PIC16F54, PIC16F57, PIC16F59, PIC16F627,PIC16LF627A, PIC16F627A, PIC16F628, PIC16LF628A, PIC16F628A, PIC16F630, PIC16F631, PIC16F631-1, PIC16F636, PIC16F636-1, PIC16F639, PIC16F639-1, PIC16F648A, PIC16F676, PIC16F677, PIC16F677-1, PIC16F684, PIC16F685, PIC16F685-1, PIC16F687, PIC16F687-1, PIC16F688, PIC16F689, PIC16F689-1, PIC16F690, PIC16F690-1, PIC16F716, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F83, PIC16F84, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16LF873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A;
◦ 18 Series: PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320, PIC18F2321, PIC18F2515, PIC18F2520, PIC18F2525, PIC18F2550, PIC18F2580, PIC18F2585, PIC18F4210, PIC18F2331, PIC18F2450, PIC18F2455, PIC18F2480, PIC18F2510, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F4220, PIC18F4320, PIC18F6525, PIC18F6621, PIC18F8525, PIC18F8621, PIC18F2331, PIC18F2431, PIC18F4331, PIC18F4431, PIC18F2455, PIC18F2550, PIC18F4455, PIC18F4550, PIC18F4580, PIC18F2580, PIC18F2420, PIC18F2520, PIC18F2620, PIC18F6520, PIC18F6620, PIC18F6720, PIC18F6585, PIC18F6680, PIC18F8585, PIC18F8680.
