Программатор CH341 для EEPROM, SPI flash, BIOS

  USB программатор CH341A применяется для программирования:

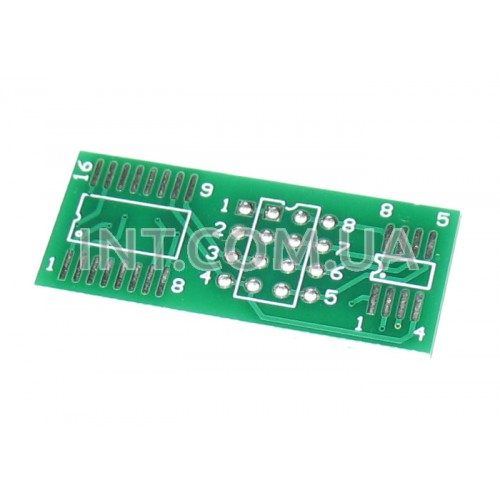

микросхем BIOS системных плат компьютеров, ноутбуков, мультимедийных плееров, памяти телевизоров, ЖК-дисплеев, маршрутизаторов, спутниковых ресиверов, ресиверов T2, 24-й серии EEPROM, 25-й серии SPI FLASH и т.д. Есть возможность внутрисхемного программирования по ISP интерфейсу, чтобы не выпаивать чип из устройства. Соединить микросхему с контактной площадкой можно как с помощью пайки, так и с помощью аккуратного закрепления ножек микросхемы механическим путем (прижать пластмассовым крокодилом или прищепкой). Прищепки обычно достаточно чтобы плотно прижать микросхему к плате программатору или переходнику. Также смотрите зажим-прищепку (тест-клипсу) для данного программатора (Артикул 000015929).

  Кроме программирования микросхем памяти данный программатор может выполнять роль параллельного или последовательного (USB-UART, USB-SPI, USB-I2C) конвертера. Для переключения режима работы предусмотрен джампер P/S (Paralel/Serial). См. контакты 1, 2.

  Для работы программатора нужно установить драйвер. Управление программатором осуществляется с помощью специальных программ, например обычно применяют CH341A Programmer. Программа имеет поддержку: китайского, английского и русского языка. Дополнительную информацию смотрите в интернете.

  Перед записью прошивки обязательно нужно отключить программатор от USB разъема компьютера. После этого устанавливаем микросхему в которую нужно записать прошивку. И снова подсоединяем программатор к USB разъему компьютера.

  Построен программатор на интерфейсной микросхеме CH341. Питание осуществляется от USB порта компьютера. Напряжение питания 5В.
Поддержка ОС: Windows 98/ME/2000/XP/Vista/7/8/8.1/10

  Среди самых частых поломок программатора выгорание стабилизатора AMS1117-3.3 по питанию 3.3V. При этом программатор перестает определять микросхемы и процесс записи/чтения не выполняется. Стабилизатор перегорает в случае ошибочной установки микросхем при не соблюдении полярности, а также при установке дефектных микросхем. Для восстановления работоспособности обычно необходимо заменить стабилизатор напряжения. Но также иногда может перегорать и непосредственно микросхема CH341A. Будьте внимательны.
