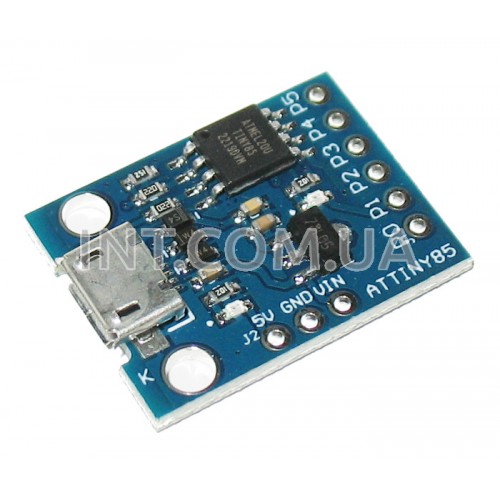

Отладочная плата ATtiny85 Digispark Kickstarter / ATtiny85 / USB micro

  ATtiny85 Digispark Kickstarter миниатюрная arduino плата. Выполнена в виде платы с micro USB разъемом размером с флешку. Полностью поддерживается Arduino IDE. Возможно подключение внешнего питания. В контроллер установлен бутлодер, что позволяет записывать прошивку непосредственно через USB порт, без применения отдельных программаторов. Подключение к ПК производится через разъем micro USB. Т.к. у ATTiny85 нет встроенного аппаратного USB интерфейса и на плате нет микросхемы моста типа CH340 или аналогичной, то USB интерфейс программно эмулируется загрузчиком.

  Данная плата отлично подходит для простых проектов в которых нет необходимости в подключении большого количества внешних устройств. Несмотря на малые размеры самой платы, микроконтроллер ATtiny85 имеет достаточно богатую внутреннюю периферию: АЦП, 2 таймера-счетчика, USI, SPI, I2C.

  Питание платы может осуществляться двумя способами:
- Через micro USB при подключении к ПК;
- Через внешний источник питания, имеющий напряжение 7...20 V с низким уровнем пульсаций;
Стабилизация внешнего источника выполняется при помощи схемы интегрального линейного стабилизатора 78L05 или аналогичного.

  Arduino — это электронный конструктор и удобная платформа прототипирования электронных устройств. Ресурсов Arduino вполне достаточно для большинства задач, которые возникают в любительской электронике.

Основные характеристики:
Микроконтроллер:
◦ Микроконтроллер .... ATtiny85-20SU
◦ Частота Fcpu ............ 16 MHz
◦ Внутр. RC генер. ...... +
◦ Flash (KBytes) ........... 8 (2 KB для бутлодера)
◦ RAM (Bytes) ............ 512
◦ EEPROM (Bytes) .... 512
◦ Таймеры ................... 2 x 8 bit
◦ АЦП ........................... 10 bit, 4 канала, 2 диф. входа с PGA=1x, 20x
◦ ЦАП ........................... -
◦ Аналог. компаратор ... +
◦ Интерфейсы ............. USI / SPI / I2C / debugWIRE
◦ Линий в/в .................. 5
◦ Питание Vcc ............. 2,7 ... 5,5 V
◦ Корпус ....................... SO8

Плата:
Плата содержит все, необходимое для поддержки работы микроконтроллера. Для начала работы с ней, достаточно подключить ее к ПК, либо подать питание от внешнего источника.
◦ Разъем micro USB
◦ 2 светодиода:
□ LED пользовательский
□ PWR индикация подачи питания

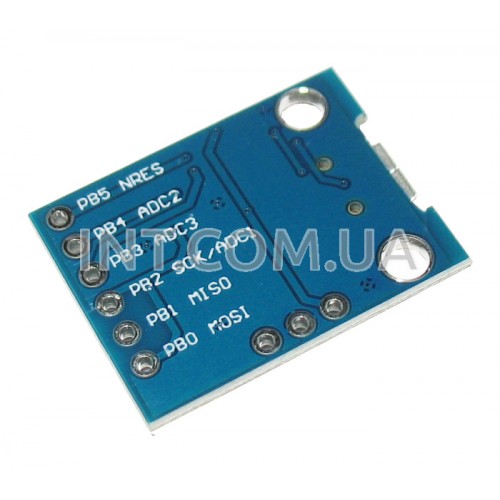

◦ Контакты P0 - P5 для подключения внешних устройств:
□ P0 - AREF, SDA, DI (MOSI), PWM
□ P1 - DO (MISO), PWM
□ P2 - D/A, SCK (Serial Clock)
□ P3 - D/A, USB+
□ P4 - PWM, D/A, USB-
□ P5 - D/A
◦ Размеры 30 x 20 mm
