Светодиод / SMD 5050 / RGB / WS2812B-V5 / 3x20mA / программируемый, адресный

  RGB светодиод и микросхема-ШИМ-драйвер в одном корпусе с последовательным интерфейсом. В светодиоде WS2812B имеется 3 встроенных светодиода (красный, синий и зеленый) и ШИМ-драйвер управляющие их яркостью. ШИМ-драйвера 8-ми битные, что позволяет достичь 256 градаций яркости для каждого цвета. Для того чтобы установить яркость для всех 3-х светодиодов, нужно передать 24 бита т.е. 3 Байта.
  Протокол передачи односторонний по одной линии с фиксированной скоростью. Информации о яркости кодируются длительностью высокого и низкого уровня. Светодиоды WS2812B обычно соединяются последовательно в цепочку. Реализация протокола может быть как программной, так и аппаратной. Возможно с определенными особенностями и настройками, применение широко распространенных интерфейсов SPI или UART.

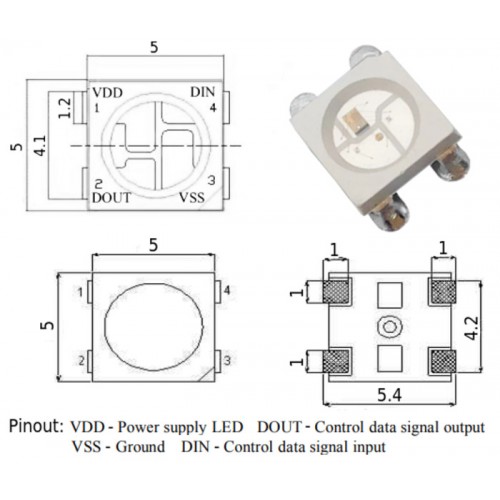

Светодиод WS2812B имеет 4 вывода:
VDD - подача питания
VSS - общий провод, нулевой потенциал
DIN - вход данных о цвете
DOUT - выход данных о цвете для следующего светодиода

Особенности:
◦ Защита от обратного подключения - обратное подключение источника питания не повреждает микросхему;
◦ Схема управления и светодиоды используют единственный источник питания;
◦ Встроенная схема сброса при потере питания;
◦ Каждый светодиод может отображать 16777216 цветов с частотой не менее 400 Hz;
◦ Сигнал данных передается по одной линии;
◦ Данные могут передаваться со скоростью 800 kb/s;
◦ Очень малый размер;

Основные характеристики:
◦ Напряжение питания: 3,5 ... 5,3 V
◦ Потребляемый ток на один цвет: 20 mA (60 mA - при задействовании 3-х цветов на полную яркость)
◦ Цвет: RGB
◦ Длина волны: R=620nm, G=515nm, B=465nm
◦ Интенсивность света: R=550...700mcd, G=1100...1400mcd, B=200...400mcd
◦ Скорость передачи: более 400 kbps
◦ Типоразмер: 5050
