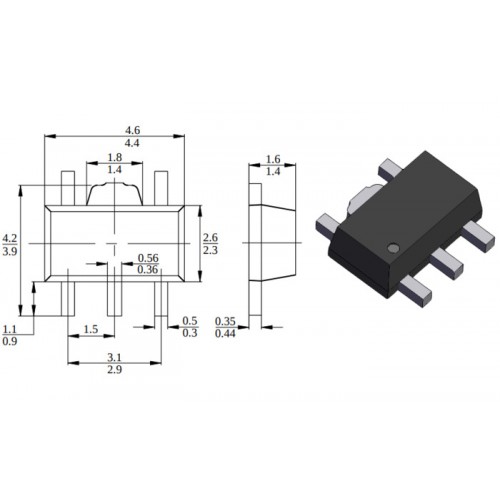

PT4115 / драйвер светодиодов / SOT-89-5 / Uin=6...30V, Imax=1.2A, Pout=30W / Powtech

  Драйвер светодиодов PT4115 представляет собой индуктивный понижающий преобразователь. Предназначен для управления одним или несколькими последовательно соединенными светодиодами от источника напряжения, превышающего общее напряжение цепочки светодиодов. Устройство работает от входного источника питания от 6 V до 30 V и обеспечивает внешне регулируемый выходного тока до 1.2 А. В зависимости от напряжения питания и внешних компонентов PT4115 может обеспечить выходную мощность более 30 W. Предусмотрен отдельный вывод для включения/отключения преобразователя, а также регулировки яркости с помощью внешнего ШИМ сигнала. Для включения преобразователя нужно установить высокий логический уровень на этом выводе.

Особенности:
◦ Небольшое количество внешних компонентов
◦ Внешнее включение/выключение и регулировка яркости с помощью постоянного тока или ШИМ
◦ Встроенная защита светодиодов от обрыва цепи
◦ Гистерезисное управление: компенсация не требуется
◦ Отключение при перегреве

Основные характеристики:
◦ Входное напряжение: 6...30 V
◦ Эффективность (КПД): до 97%
◦ Выходной ток: до 1.2 А
◦ Частота преобразования: до 1 MHz
◦ Стандартная погрешность выходного тока: 5 %

Приложения:
◦ Замена галогенных ламп низкого напряжения
◦ Низковольтное промышленное освещение
◦ Подсветка ЖК дисплеев
◦ Автомобильное освещение
◦ Световые вывески
