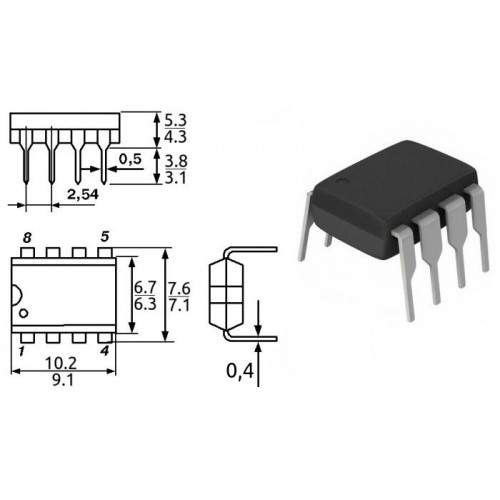

SG6848DZ1 / ШИМ контроллер / DIP8

  Микросхема ШИМ-контроллер высокой интеграции в которой введены несколько специальных усовершенствований, разработанных для удовлетворения потребностей в маломощном импульсном источнике питания (switch mode power supply - SMPS) с низким энергопотреблением в режиме ожидания. Для минимизации энергопотребления в режиме ожидания введена запатентованная функция "зеленого режима" (green-mode function) которая обеспечивает линейное уменьшение частоты переключения в условиях малой нагрузки. Это позволяет блоку питания удовлетворять даже самым строгим требованиям по энергосбережению.
  Процесс изготовления BiCMOS позволяет снизить пусковой ток до 5 mkA, а рабочий ток до 2 mA. Для дальнейшего улучшения энергосбережения можно использовать большое сопротивление при запуске. Встроенная синхронная компенсация наклона обеспечивает стабильность пикового режима управления током. Собственная внутренняя компенсация позволяет достичь постоянного предела выходной мощности в универсальном диапазоне входного переменного тока (90 ... 264 VAC). Импульсное ограничение тока позволяет добиться безопасной работы даже при коротких замыканиях.
  Для защиты внешнего силового MOSFET-транзистора от повреждения в результате перенапряжения, выходной драйвер зафиксирован на напряжении 15 V. Данный контроллер может быть применен для повышения производительности и снижения себестоимости блоков питания.

Область применеий
Импульсные источники питания общего назначения и обратноходовые преобразователи мощности:
◦ Зарядные устройства для сотовых телефонов, беспроводных телефонов, КПК, цифровых камер и электроинструментов;
◦ Адаптеры питания для струйных принтеров, портативных аудиоплееров;
◦ Замена линейных трансформаторных БП и RCC SMPS;
