Клавиатура сенсорная 2х4 / 8 кнопок / TTP226

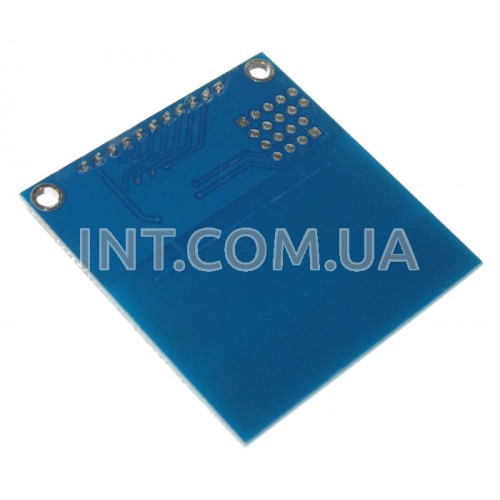

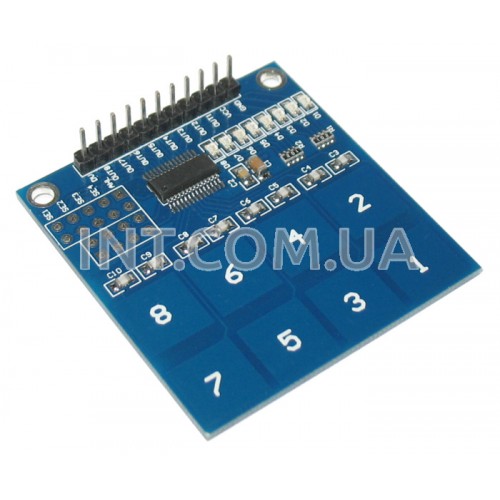

  Сенсорная емкостная клавиатура на базе микросхемы TTP226-809SN в корпусе SSOP-28. Во время прикосновения на соответствующем выходе изменяется логический уровень. На модуле размещены 8 сенсорных площадок в виде кнопок. Кнопки без фиксации.

  Сенсорные контакты с номерами от 1 до 8 имеют прямые выходы с логическим уровнем. Также на плате модуля установлены 8 светодиодов для индикации нажатия.

  Особенность микросхемы TTP226 в постоянной автоматической рекалибровке при отсутствии активности. После подачи напряжения питания, в течение 0.8...1.0 с. производится начальная калибровка. В течение этого времени нажатия на клавиши не обрабатываются.

  Предусмотрена регулировка чувствительности. Для этого предназначены контакты SE1...SE4 для установки джамперов/перемычек. Всего доступно 16 вариантов чувствительности.
SE1 - младший разряд
SE4 - старший разряд
Максимальная чувствительность достигается при отсутствии всех перемычек, когда все контакты не замкнуты.

  Вход AHL предназначен для управления инверсией выходов OUT1...OUT8 (активный "0" или активная "1")

  Для каждой кнопки установлены керамические конденсаторы типоразмера 0805 емкость каждого ~30 pF. При недостаточной регулировки чувствительности, эти емкости можно изменить в диапазоне 1...50 pF. Чем меньше емкость - тем выше чувствительность, но ниже помехоустойчивость.

  Микросхема также поддерживает несколько режимов работы. Для этого на плате предусмотрены контакты OP0 и OP1.
Ниже представлены варианты работы при изменении контактов OP0, OP1:
+-----+-----+------------------------+
| OP0 | OP1 | Режим |
+-----+-----+------------------------+
| 1 | 1 | Прямой выход |
+-----+-----+------------------------+
| 0 | 1 | Последовательный вывод |
+-----+-----+------------------------+
| 1 | 0 | Матрица клавиш 3х3 |
+-----+-----+------------------------+
| 0 | 0 | Матрица клавиш 2х4 |
+-----+-----+------------------------+

"0" - вывод замкнутый
"1" - вывод разомкнутый

Описание контактов в последовательном режиме:
DATA (OUT1) - выход данных
RST (OUT7) - входной контакт сброса
CK (OUT8) - входной контакт тактирования

  Описание выводов контактов OSC1, OSC2:
OSC1 - Вывод системного генератора;
OSC2 - Входной порт генератора датчика и внутренняя общая точка;

  Более детальную информацию смотрите в документации на микросхему TTP226-809SN в корпусе SSOP-28.

Основные характеристики:
◦ Напряжение питания: 2.0 ... 5.5 V
◦ Потребляемый ток (ожидание): 0.1 mA
◦ Частота опроса кнопок: 55 Hz
◦ Регулировка чувствительности: 16 вариантов
◦ Постоянная автоматическая рекалибровка
◦ Возможность инверсии выходов OUT1...OUT8
◦ Размеры: 45 x 48 mm
