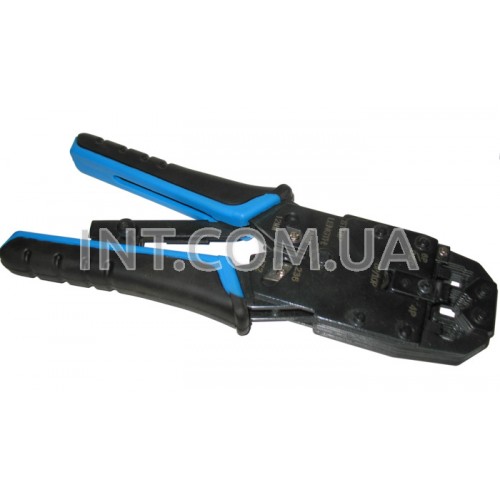

Обжим (кримпер) / HT-200R / для обрезки сет. кабеля и обжима 4P2C, 4P4C, 6P4C, 6P6C, 8P8C, 10P10C

  Обжим (кримпер) HT-200R предназначен для обрезки сетевого кабеля и обжима коннекторов типа 4P2C, 4P4C, 6P4C, 6P6C, 8P8C, 10P10C. Обжим оснащен храповым механизмом. Предназначен для прокладки и обслуживания кабельных сетей.

Краткая инструкция.

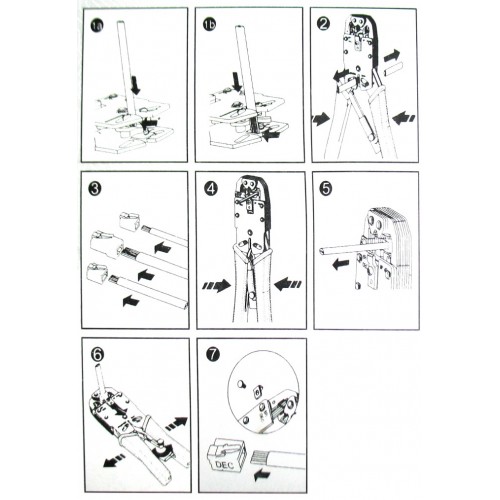

Этапы описанные ниже представлены в графическом виде на одном из фото.
Сожмите ручки до упора, чтобы открыть обжим.
1. Вставьте кабель между лезвиями кримпера;
1a. Вставьте 4-х контактный или 6-и контактный кабель с верхнего конца черного съемника, пока он не коснется стопорной направляющей (длина зачистки 6 mm).
1b. Вставьте 6-контактный кабель между лезвиями стриппера и дайте ему немного пройти за нижнее лезвие кримпер.
2. Сожмите рукоятки, кабель необходимо держать перпендикулярно.
3. Снимите изоляцию кабеля, вставьте зачищенный кабель в вилку и убедитесь, что левый провод на одном конце совпадает с правым проводом на другом конце.
4. Поместите вилку с кабелем в держатель кримпера. Убедитесь, что зачищенный провод находится между язычком и контактами. Сожмите ручки кримпера до упора.
5. Снимите обжатую вилку с кримпера.
б. Во время ошибки в процессе опрессовки Вы можете повернуть винт на храповом механизме против часовой стрелки, чтобы остановить неправильную операцию. (храповик отпущен).
7. Чтобы обжать разъем типа "DEC", выполните шаги с 1 по 3. Выкрутите винт с левой стороны держателя 6P, вставьте вилку и кабель "DEC" в держатель 6Р и зажмите ручки кримпера до упора.
