Тестер полупроводников (ESR-метр) / LCR-T4

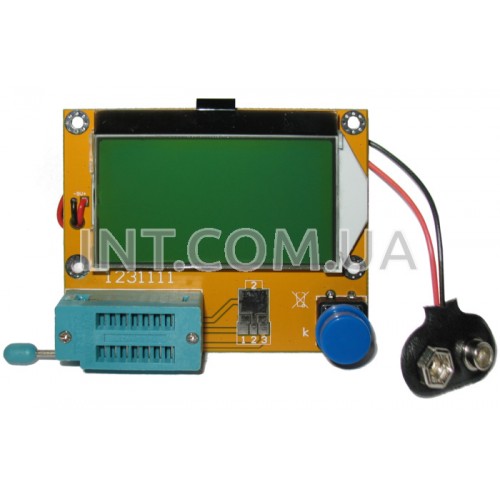

   Измеритель (тестер) LCR-T4 позволяет тестировать различные электронные пассивные и активные радиоэлементы. Прибор автоматически определяет тип детали и выводы (цоколевку) к которым она подключена. Тестировать деталь можно подключив ее к контактному разъему на плате (полезно для SMD элементов) или же установив ее в ZIF панельку с нулевым усилием. Данный прибор иногда еще называют ESR-метр.

   Важной особенностью данного прибора - определение емкости конденсаторов в широком диапазоне и отображение их эквивалентного последовательного сопротивления ЭПС (ESR). В сравнении с популярными китайскими мультиметами, в этом приборе диапазон измеряемых емкостей значительно шире. Кроме того прибор поддерживает измерение индуктивности. Данная функция есть далеко не в каждом мультиметре.

   Тестер управляется при помощи одной тактовой кнопки, которая также является кнопкой включения. Выключается прибор автоматически.

   Питание прибора осуществляется от 9V батареи типа "Крона" 6F22.

Обратите внимание - любой конденсатор перед тестированием должен быть разряжен, иначе прибор может выйти из строя !

Измерения:
◦ Сопротивление резистора: 0,5 Ohm ... 50 MOhm
◦ Емкость: 25 pF ... 100'000 mkF. Также отображение их ЭПС (ESR) и потери напряжения начиная с некоторой емкости;
◦ Индуктивность: 0,01 mH ... 20 H. Включая омическое сопротивление;
◦ Параметры транзисторов:
  □ Тип: NPN, PNP, N-канал, P-канал, MOSFET, JFET;
  □ Цоколевка. Особенно актуально для SMD корпусов;
  □ Коэффициент передачи тока базы биполярного транзистора;
  □ Напряжение насыщения биполярного транзистора;
  □ Емкость затвора полевого транзистора;
  □ Напряжение открытия полевого транзистора;
  □ Отображение наличия защитного диода;
◦ Диоды, двойные диоды:
  □ Цоколевка;
  □ Падение напряжения;
  □ Паразитная емкость;
◦ Светодиоды, светодиодные сборки;
◦ Цоколевка тиристоров и симисторов;

Характеристики:
◦ Питание от батареи Крона 6F22 (9V)
◦ Потребляемый ток: 20...30 mA
◦ Дисплей: 128 x 64 px, монохромный
◦ Размер: 75x60 mm
